一、生活垃圾处理刻不容缓：

    青山绿水，鸟语花香，是我们每个人都热切渴望的生活环境，然而这终究是个梦想，终究要面临着无情现实的摧残和考验。近年来，随着城市化和工业化进程的加快，城市生活垃圾也日益激增，像厨房垃圾，卫生间垃圾，废弃物垃圾，一次性用品垃圾等等，有的地方甚至出现了“垃圾围城”的严峻现象，导致这种现象出现的最根本原因可能还在于垃圾处理能力不足。

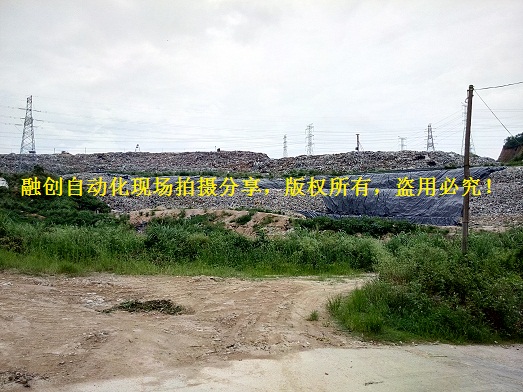

汕头市生活垃圾处理场旁边的垃圾堆

    据权威统计，截至2009年末，全国城市生活垃圾无害化处理率仅为52.15%，这说明接近一半以上的大量生活垃圾未进行无害化处理，这样会直接对地下水和土壤及空气造成严重的破坏和污染，对城市的生态环境造成了极大危害，加强城市生活垃圾处理刻不容缓。

    2011年4月19日，国务院批转住建部等16个部门联合发布的《关于进一步加强城市生活垃圾处理工作意见》中明确指出，必须充分认识和加强城市生活垃圾处理的重要性和紧迫性，重视开发垃圾综合利用技术，在城市总体规划的指导下，建立达标的垃圾处理场，不断提高城市生活垃圾处理水平，务必力争到2015年全国城市生活垃圾无害化处理率达到80%以上。

    为了贯彻国务院的指示及节能减排，绿色环保意识的加强，全国各地的环保事业在如火如荼进行，城市生活垃圾处理也在其列。今天要讲的案例就是融创最近合作的客户——汕头市生活垃圾处理场。

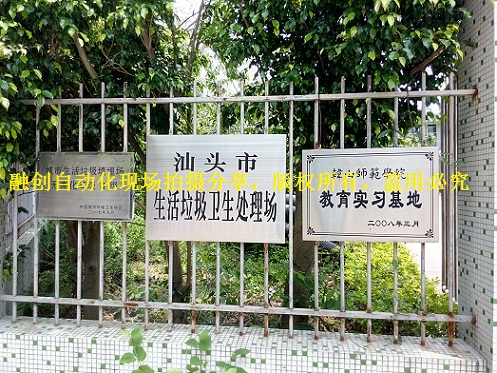

二、汕头市生活垃圾处理厂简介：

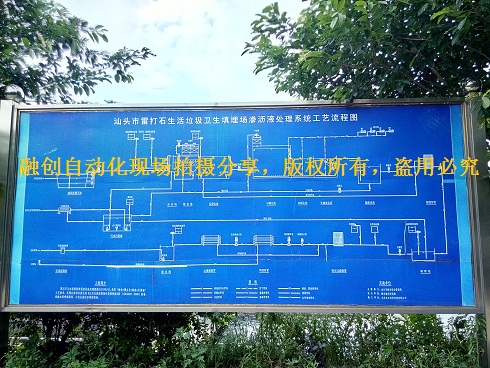

    汕头市生活垃圾卫生处理场始建于2007年，总面积2900.29平方米，采用“物化+强生化+纳滤+反渗透”技术处理生活垃圾填埋场渗沥液，日处理生活垃圾渗沥液350吨/日，经处理后，以达标水的形式排放或以浓缩水回喷填埋场，或以污泥压滤后回填填埋场。项目生产及配套设备包括渗沥液调节池，污水污泥池，混凝阻垢剂投加装置，反应池，物化池，硝化池，纳滤装置，反渗透装置，冷却塔，在线监测间，过滤泵，取水泵等等。下图是融创在现场拍摄的“生活垃圾卫生填埋场渗沥液处理系统工艺流程图”，可供参考：

三、主动联系融创，成功合作6台流量计：

    从上图中的渗沥液处理系统工艺流程图可以看出，整个工艺流程中包含很多流量管线，如渗沥液污水管线，浓缩水管线，污泥管线以及化学清洗管线，消毒剂管线等等，这些管线的流量计都要进行流量监控，再将信号传送到在线监控间，以做全面的了解和掌控。例如，渗沥液经过投加阻垢剂，混凝剂等装置进行物化处理，再经过硝化和超滤处理后，有一部分排放到污水污泥池，经过污泥脱水机处理变成可以直接填埋的无害的污泥，另一部分再经过纳滤和反渗透处理变成可以直接排放的浓缩水或中性水。这个过程需要在污泥管线和浓缩水管线上安装流量计来监控处理排放量，以便计量日均处理能力，可见流量计在整个工艺流程中是必不可少的监控设备。

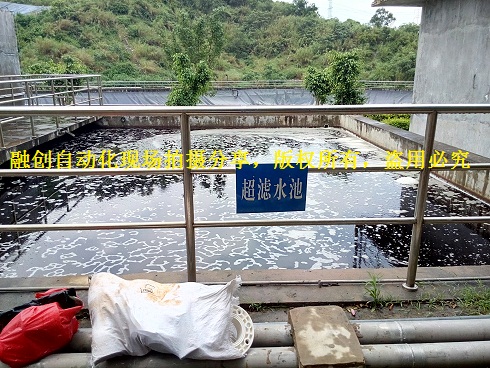

现场的超滤水池，这个水池的出水口就安装了一台融创的电磁流量计

    月初，融创销售部汪经理接到汕头市生活垃圾处理场采购部询问涡轮流量计用于测量垃圾废水，有40，50,100等不同管径。据客户反映，他们现在还有一部分就是用电磁流量计，觉得效果不好，所以想换成涡轮流量计。了解了情况之后，汪经理给客户推荐本公司自主生产的RCEF型电磁流量计，并把涡轮流量计和电磁流量计的区别详细地告诉了客户，分析了客户现场原来的电磁流量计之所以出现不准的几种原因，打消了客户对电磁流量计用来测量污水泥浆的质疑。可能是客户觉得我们融创的专业性和在福建的品牌知名度，最后客户决定采购6台融创电磁流量计，并要求我们上门安装，安装费用另议。

三、上门安装，连续工作13个小时

    6月18日早上6点半，融创销售部汪经理从厦门开车出发，前往汕头市，大约10点到达汕头市，在当地买齐了安装需要的管子，法兰，转接头，直接，螺栓螺母等安装配件，11点到达汕头市生活垃圾处理场。跟客户寒暄了几句之后，便开始了忙碌的安装，一直安装到晚上7点半结束。下面就用现场图片给大家介绍一下安装的流量计。

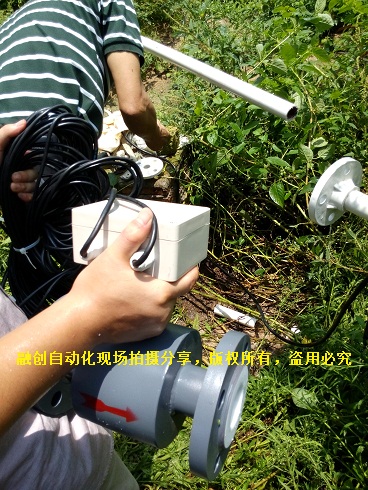

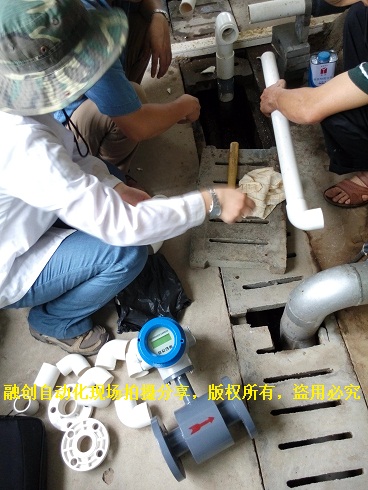

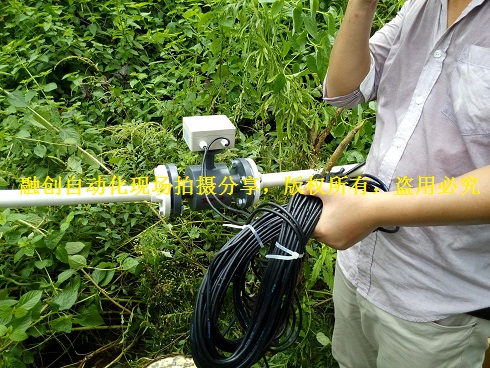

先挑了一个DN10mm的PVC的管子开始安装，这台分体式电磁流量计安装纳滤给水泵的后面，用来测量给水的流量

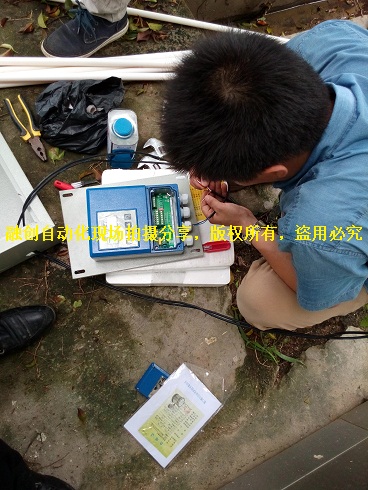

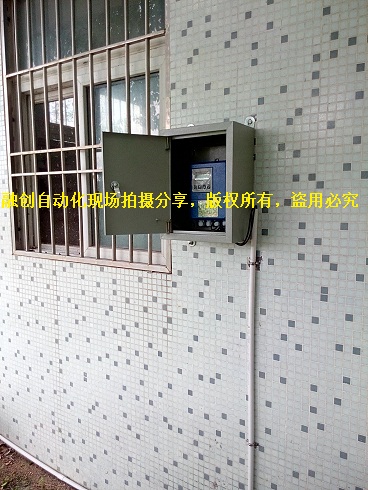

融创汪经理给分体式电磁流量计表头接线。接完线，用电钻开孔，将柜子固定在墙壁上，第一台流量计安装完毕。

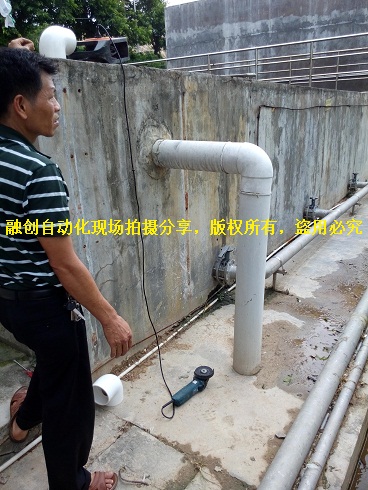

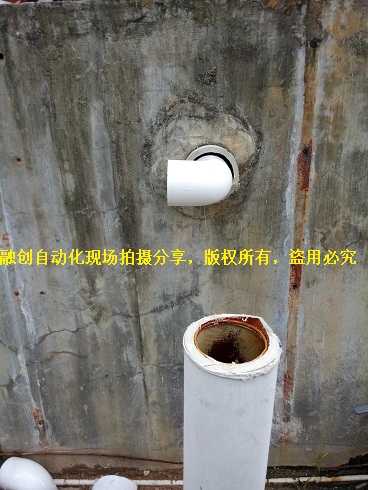

    为了保证安装时间，我们挑了改管工程最大的作为第二个安装目标。这个管道不是PVC的，而是厚度硬度都比PVC大的热塑性聚氨酯材质（简称PPU），这个管道里流动的是上面敞口的大型超滤水池自然排出的污水，需要输送到硝化池，反硝化池进行再处理。由于安装距离有限，再加上因为是自然流的状态，我们融创决定把这里改成U型管，以确保电磁流量计的满管状态。因为PPU管道比较厚，现场已经准备好了电锯。从锯开的管道可以看出，PPU材料的管道确实比较厚（图右所示）

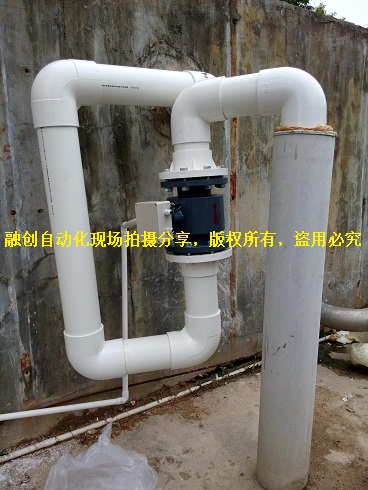

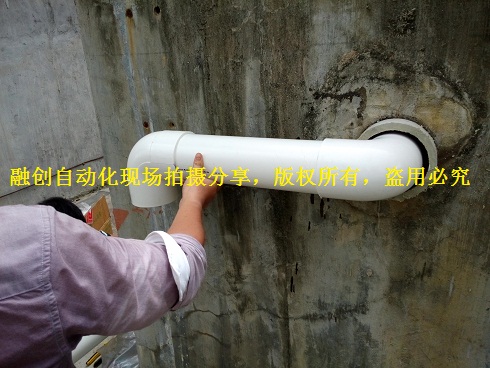

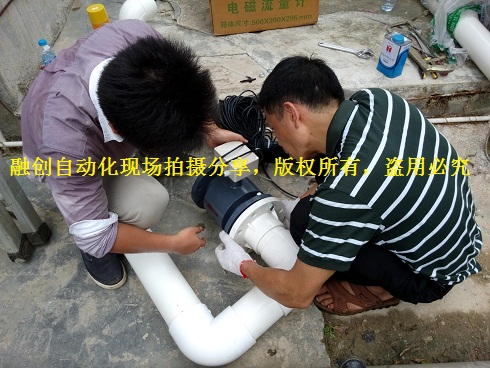

为了改成U型管保证电磁流量计的满管状态，我们把流量计方向引到左边。先在U型管上安装好电磁流量计，再把U型管用弯头连接起来

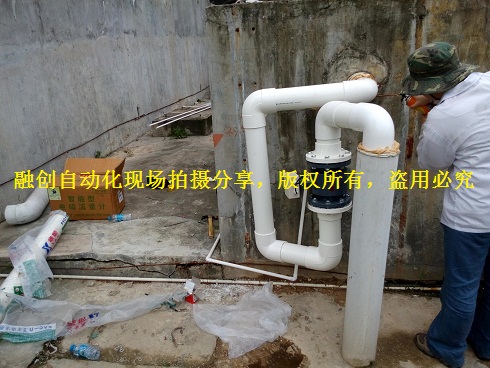

安装后的整体（图左）及安装完毕后客户还在用可以喷射的胶密封接口（图右）

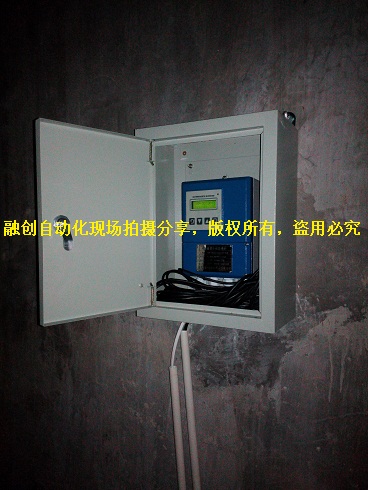

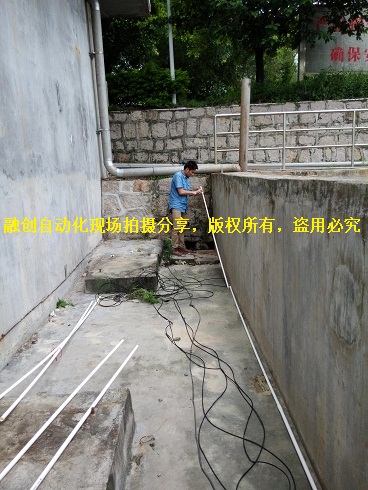

融创汪经理在现场布线。给这台分体式电磁流量计壁挂表头接完线已经是晚上了

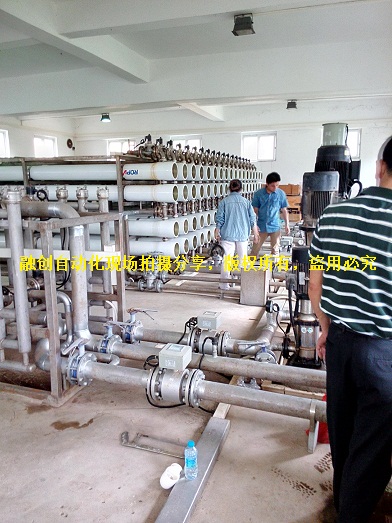

第三台电磁流量计要安装在反渗透装置上，测量反渗透给水的用量。图中是客户现场的反渗透装置。

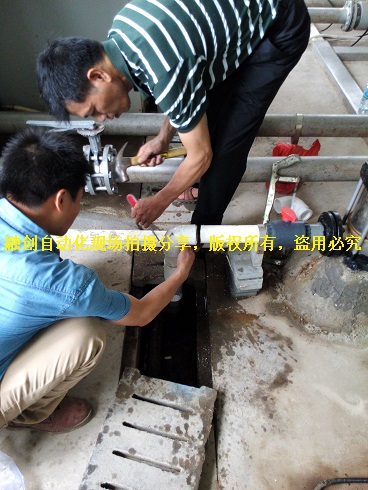

    由于现场没有预留足够的直管段，融创建议修改管路。图为水电工在把原来管道上的弯头去掉，换成另一个方向的弯头，把原来的朝里的弯头换成朝侧面的弯头，这样就可以接上一定长度的水管，从而为融创电磁流量计保证了足够的前后直管段。

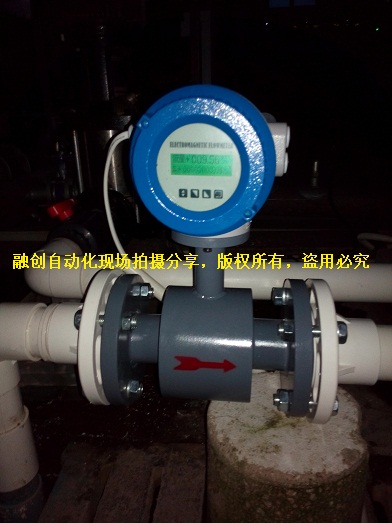

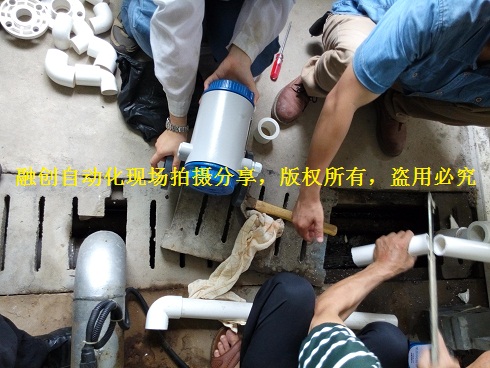

测量完流量计的安装距离后开始截管（图左）。安装完这台电磁流量计，已经夜幕降临了，通水，上电测试，瞬时流量，累计流量都显示正常。

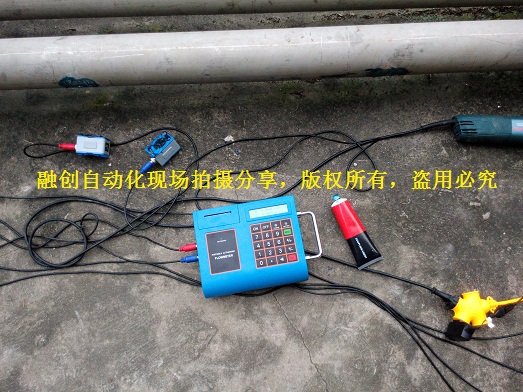

    夜幕降临，只有分头行动了。融创宋工负责给客户演示外夹式超声波流量计的使用。客户购买此套便携式超声波流量计是用作检验的工具，用来检验每条装有流量计的管道的流量是否准确。因为便携式超声波流量计可以随便拆卸安装，传感器也只需要外贴固定在管道外壁，不需要焊接，可以测量了这根管道，再测量另外的管道，所以是用作效验流量的最佳工具。

    宋工一步一步教给客户使用方法。现场是316不锈钢管道，里面介质是水，因为管径是100的，宋工最开始选择了V法安装，输入管道材质，壁厚，传感器类型等参数之后，得出了安装距离；然后用打磨机将管道打磨，露出原有的金属光泽，然后用耦合剂涂在外加传感器表面，最后用链条固定。

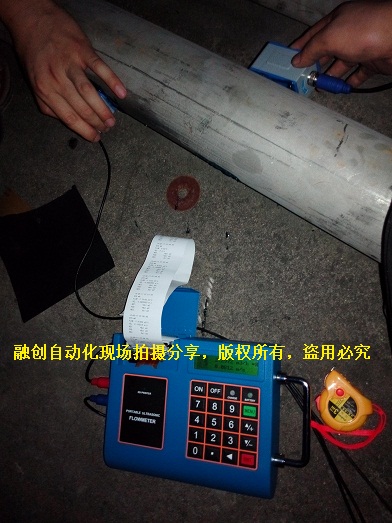

    最开始一直检测不到信号，打磨了再打磨，位置换了又换，还是没有信号。最后，宋工把安装方法改为Z法安装，终于找到了信号，而且Q值达到95以上。图中是宋工教客户设计打印数据。可以看到图中流量计液晶显示屏显示“*R”，这是代表一切正常的意思。

    现场还有一台电磁流量计也是要安装在PPU管道上，管道是在深6米的水池里面，地面上的管道又埋在地上，而且PPU材质的管道需要用专用的热熔机设备来密封，我们融创没有，客户现场也没有，所有这台只能暂且不安装。也多谢客户的体谅，客户主动说，他们自己找人安装。也多谢客户现场的工作人员，一直陪我们加班到晚上7点半。临走时，客户对我们融创的专业性和负责的态度给予了高度的赞扬，并承诺一定会再合作。

    晚上9点半，我们刚刚过广东和福建的交界处。回到公司已经是0:30分，客户也说安排我们住宿，但是我们还是要回到公司，因为明天我们又要去泉州安装蒸汽流量计。
