典型案例运用：一个案例就足够让您相信融创的品质

融创自动化与全国脱硫设备龙头企业合作烟气脱硫吸收塔除雾器专用差压变送器

执笔：厦门融创自动化科技有限公司总经理助理宋世骏    此文章刊登在了专业刊物《仪器仪表智能化》2014年12月总第177期  奖励稿酬500元

一、“雾霾"笼着全国人民的心

    如果让大家给北京贴几个印象关键词，我相信里面一定会有“雾霾"一词。近年来，北京频频出现恶劣的“雾霾"天气，PM2.5爆表已司空见惯。据气象局统计，2013年的1月，北京仅有5天不是雾霾天。笼罩在雾霾天气下的北京市民深感困扰，同时，首都北京的空气质量问题也一直吸引着千万同胞的关注。当然，相信环保局及相关的环保部门也是压力甚大，节能减排之路是任重而道远。



雾霾天气下的鸟巢                                                    雾霾下的中央电视台

二、认识一下“雾霾"

    雾霾，顾名思义是雾和霾的结合，其主要组成包括二氧化硫、氮氧化物以及可吸入颗粒物。雾霾的形成原因多种多样，主要来源有汽车尾气、工业排放、建筑扬尘、垃圾焚烧，甚至火山喷发等等，雾霾天气通常是多种污染源混合作用形成的。近年来，“雾霾"一度成为全民关注的话题。据报告显示，2013年中国的500多个城市中，只有不到1%的城市达到世界卫生组织推荐的空气质量标准，与此同时，世界上污染最严重的10个城市有7个在中国，足见中国的“雾霾"天气已经到了十分恶劣的地步。

    众所周知，长期生活在“雾霾"天气下会引发严重的健康问题。“雾霾"中的污染物会在人们毫无防范的情况下侵入人体呼吸道和肺叶中，从而引起呼吸系统疾病、心血管系统疾病、血液系统、生殖系统等疾病，诸如咽喉炎、肺气肿、哮喘、鼻炎、支气管炎等炎症，长期处于这种环境还会诱发肺癌、心肌缺血及损伤等。另外，由于雾霾天气时光照严重不足，接近底层的紫外线明显减弱，使得空气中细菌很难被杀死，从而传染病的概率大大增加，总之，雾霾天气会给人们生活出行，工业生产，健康均会产生重要影响。

三、节能减排进入新发展阶段，脱硫脱硝首当其冲

    虽然雾霾天气的出现，着实令人无奈和困扰，但是不能否认我国环保事业的进步和环保意思的加强。近年来，随着我国经济的快速发展和工业化水平的显著提高，环境保护越来越引起人民的共鸣，节能减排技术越来越成熟，尤其是烟气脱硫、脱硝已迫切成为我国“节能减排"的一项重要工作。“十二五"规划将“节能减排"列为重要的约束性指标，要求确保在2011年将我国的SO2排放量降低15％。如今，“十二五"计划正在如期实行，脱硫建设进入了高峰期；在烟气脱硝方面，也已进入大规模工业示范阶段，全国累计已有数十个脱硝项目在建设过程中，形式一触即发。

四、国内烟气脱硫技术日趋成熟，石灰石-石膏湿法占烟气脱硫市场80%

    近年来，随着环保意识和理念的普及和增强，环保行业市场也日渐完善，环保技术也日渐成熟，尤其是烟气脱硫脱硝技术在处理废气方面取得的显著效果，越来越多的环保工程公司将脱硫脱硝列为“最具前途的环保项目"。目前国内烟气脱硫技术主要有下图中的5种，其中石灰石-石膏湿法占国内烟气脱硫市场80%以上。

国内最新5种烟气脱硫技术

五、吸收塔：烟气脱硫脱硝净化的“过滤器"

    石灰石-石膏湿法烟气脱硫的主要流程是：石灰石经过破碎、研磨、制成浆液后输送到吸收塔，吸收塔内浆液经循环泵送到喷淋装置喷淋；烟气从烟道引出后经增压风机增压，进入GGH烟气加热器冷却后进入吸收塔；烟气在吸收塔中与喷淋的石灰石浆液接触，除掉烟气中的SO2，洁净烟气从吸收塔排出后经GGH烟气加热器加热后排入烟道；吸收塔内吸收SO2后生成的亚硫酸钙，经氧化处理生成硫酸钙，从吸收塔内排出的硫酸钙经旋流分离（浓缩）、真空脱水后回收利用。整个过程共分五个组成部分：石灰石浆液制备、烟气净化再热、吸收和氧化、石膏回收和储备、污水处理。

石灰石-石膏湿法烟气脱硫流程图

    从上述介绍的原理图和系统组成可以看出，吸收塔是烟气脱硫脱硝整个工艺流程的核心设备，起到承前启后的最关键作用。

六、融创自动化携手脱硫龙头企业，为热电厂烟气脱硫做点贡献

    从上述原理图可知，吸收塔是整个烟气脱硫过程中的最关键的设备，起到最关键的作用，里面会发生不同的化学反应，比如吸收反应，首先吸收塔里面的石灰石浆液将空气中的二氧化硫吸收反应后变成亚硫酸钙，再经过氧化反应，将亚硫酸钙氧化成硫酸钙，最后再经过中和反应，产生废水和中性的盐。

国内常见的脱硫吸收塔

    国内市场上常见的吸收塔的结构一般都有10几米高，从上至下分为除雾器，强制氧化区，底层浆液循环系统等，吸收塔在运行过程中需要用到很多自动化仪器仪表来监控里面诸多参量，以确保其正常运行，比如除雾器的差压值就需要监测其差压值，除雾器是用来吸收水分的，一进一出会产生差压，变送器是用来检测除雾器有没有堵塞的工具；再比如还需要监测浆液的PH值，浆池的液位，浆池里面的浆液的密度等等参数，监控这些参数就构成了吸收塔的热工自动化系统。

    福建龙净环保是全国环保产业的骨干龙头企业，也是我国最早的专业从事烟气除尘、脱硫脱硝装置等大气污染治理的工程商。很荣幸，我们融创自动化与龙净环保成功合作了。

    本月初，融创自动化收到龙净环保在江苏一家热电厂的脱硫项目的采购发来的询价单，询问关于烟气脱硫吸收塔上配套的液位仪表和压力仪表的价格。因为询价单上有很多仪表都是非标的，有的量程是非标的，有的安装方式是非标的，经过多次反复沟通，最终，龙净环保要求我们融创自动化整体提供仪表及安装配件。融创自动化根据多年的现场经验，最终为客户定制了一整套非标安装件和非标量程的仪表。下面是客户在现场发回来的现场图片：

现场的烟气脱硫吸收塔

图中是融创自动化的微差压变送器和特殊定制的盲法兰，用来测量吸收塔除雾器中的差压

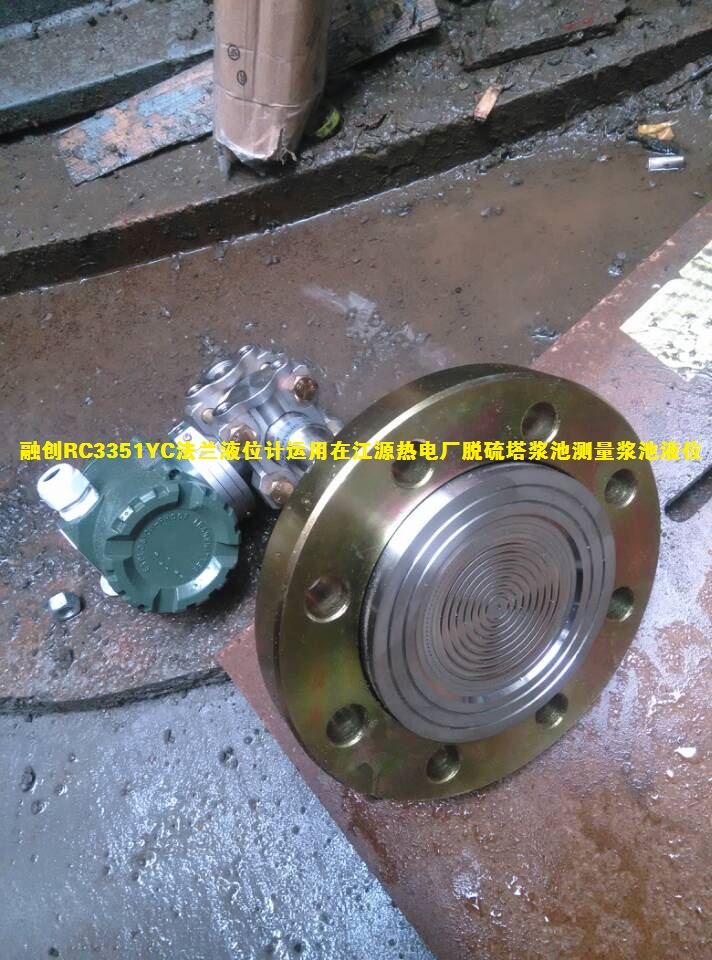

融创RC3351YC液位变送器在现场等待安装

融创自动化单法兰液位变送器安装在吸收塔下端浆池的液位

    声明：此文章为厦门融创自动化科技有限公司总经理汪险平的助理宋世骏执笔撰写，并以汪总的名义刊登在了专业刊物《仪器仪表智能化》2014年12月总第177期，文章名为《智能仪表在热电厂烟气脱硫节能减排中的运用》。望用户尊重劳动成果和知识产权，认准厦门融创自动化RC3351CC差压变送器，勿被假冒伪劣产品欺骗。也可直接拨打除雾器差压变送器专线，专线13860453882，宋世骏。
