涡街流量计的结构详解:旋涡发生体的种类、形状,检测元件的材料及检测方式

2016-04-07 16:11:25      点击:

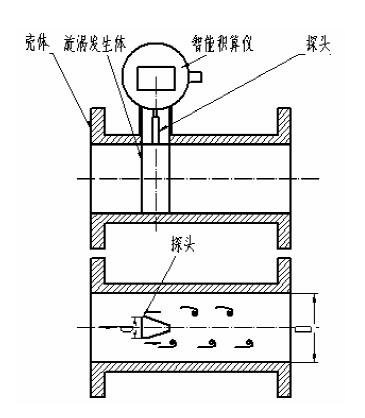

    涡街流量计由传感器和流量积算仪两部分组成,如下图所示。传感器由旋涡发生体(阻 流体、检测元件、壳体等部分组成。流量积算仪则包括信号处理电路(由前置放大器、滤波 整形电路组成)、微处理器、A/D 转换电路、按键、电源、输出接口电路、显示、通讯电路等部分组成。涡街流量计的传感器由旋涡发生体(阻流体)、检测元件、壳体等部分组成。


涡街流量计结构图

一、旋涡发生体

   旋涡发生体与测量管道的轴线垂直,可通过焊接在壳体内或用密封件安装在壳体内,其功能就是产生卡门涡街。

   旋涡发生体是涡街流量计的主要部件,它的形状、几何参数与涡街流量计的流量特性(仪表 系数、线性度、范围度、重复性等)和阻力特性密切相关,具有以下特点:

1、应有非流线型、对称的截面,流体通过时可产生均匀的旋涡,截面的边缘锋利能使得旋涡在发生体轴线方向上同步分离;在较宽的雷诺数范围内,有稳定的旋涡分离点,保持恒定 的斯特劳哈尔数;

2、可产生强烈的涡街,信号的信噪比高,便于信号的检测;

3、形状和结构简单,便于加工;

4、满足不同介质对发生体的要求,如高温、低温、耐腐蚀、耐磨蚀、耐脏污等。

    旋涡发生体形状各异,种类繁多,据目前已开发出的旋涡发生体可分为单旋涡发生体和 多旋涡发生体两类,如下图所示。

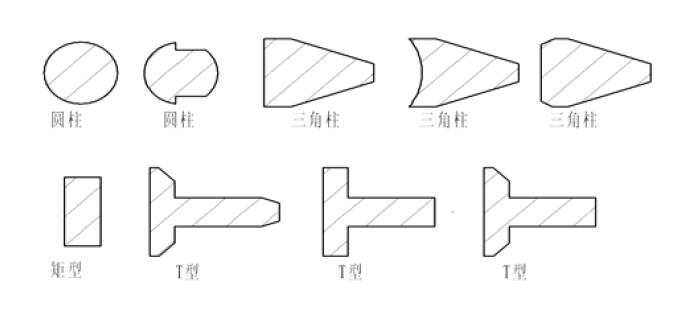

单旋涡发生体

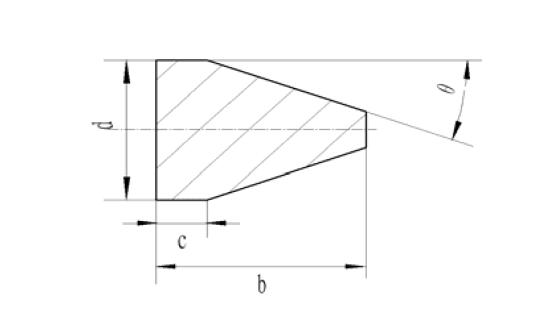

   单旋涡发生体的基本形有圆柱、矩形柱、三角柱和T 型,其他形状皆为这些基本形的变 形。三角柱形旋涡发生体是应用最广泛的一种,如下图所示。各尺寸之间的比例关系大致如下:d/D=0.2~0.3;c/D=0.1~0.2;b/d=1~1.5;θ=15

三角柱旋涡发生体

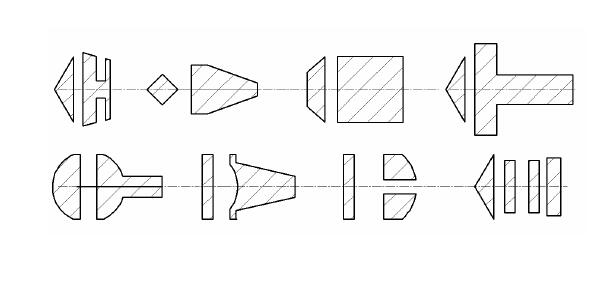

    为提高涡街强度和稳定性,可采用多旋涡发生体,如下图所示,不过它的应用并不普遍。

双、多旋涡发生体

二、检测元件

   检测元件安装在壳体上,可采用热敏、应变、磁电、电容、应力、光电、超声等敏感元 件制作,用以检测发生体产生的卡门涡街信号。其检测方式有下面几种形式:

1、用设置在旋涡发生体内的传感器直接检测发生体两侧压力脉动,简称“体内法”;

2、旋涡发生体上开设导压孔,在导压孔中安装传感器检测发生体两侧差压,简称“导压法”;

3、检测旋涡发生体周围交变环流,简称“交变环流法”;

4、检测旋涡发生体背面交变差压,简称“背面差压法”;

5、检测尾流中旋涡列,简称“尾流法”。

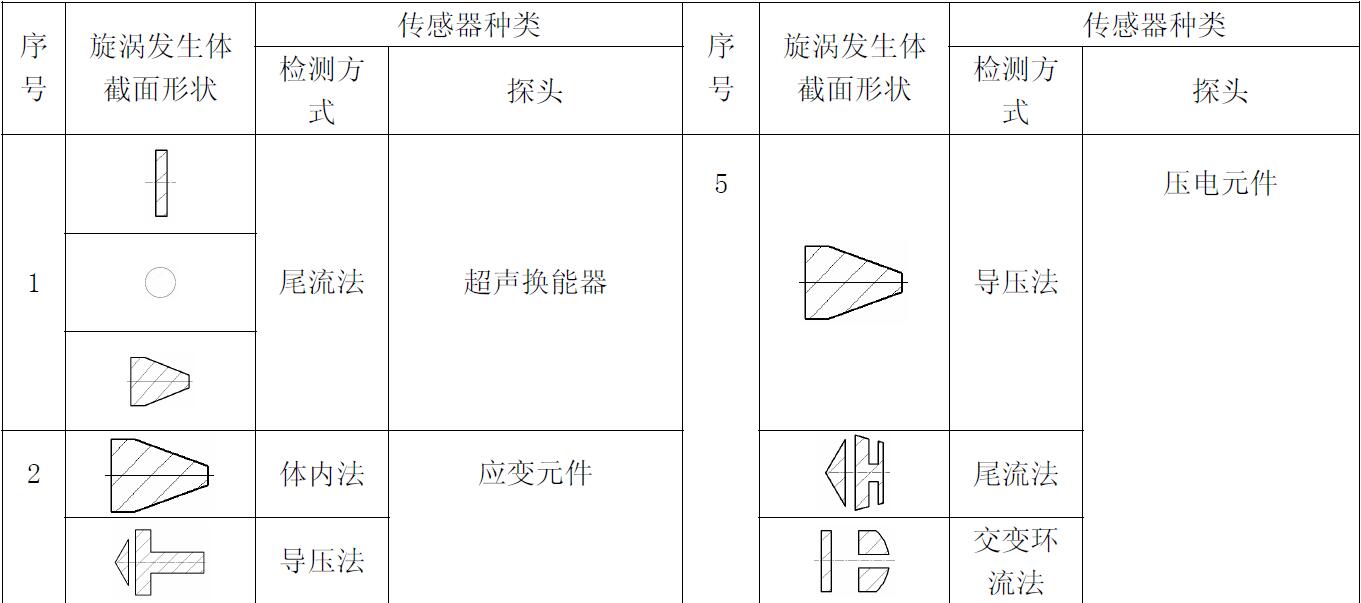

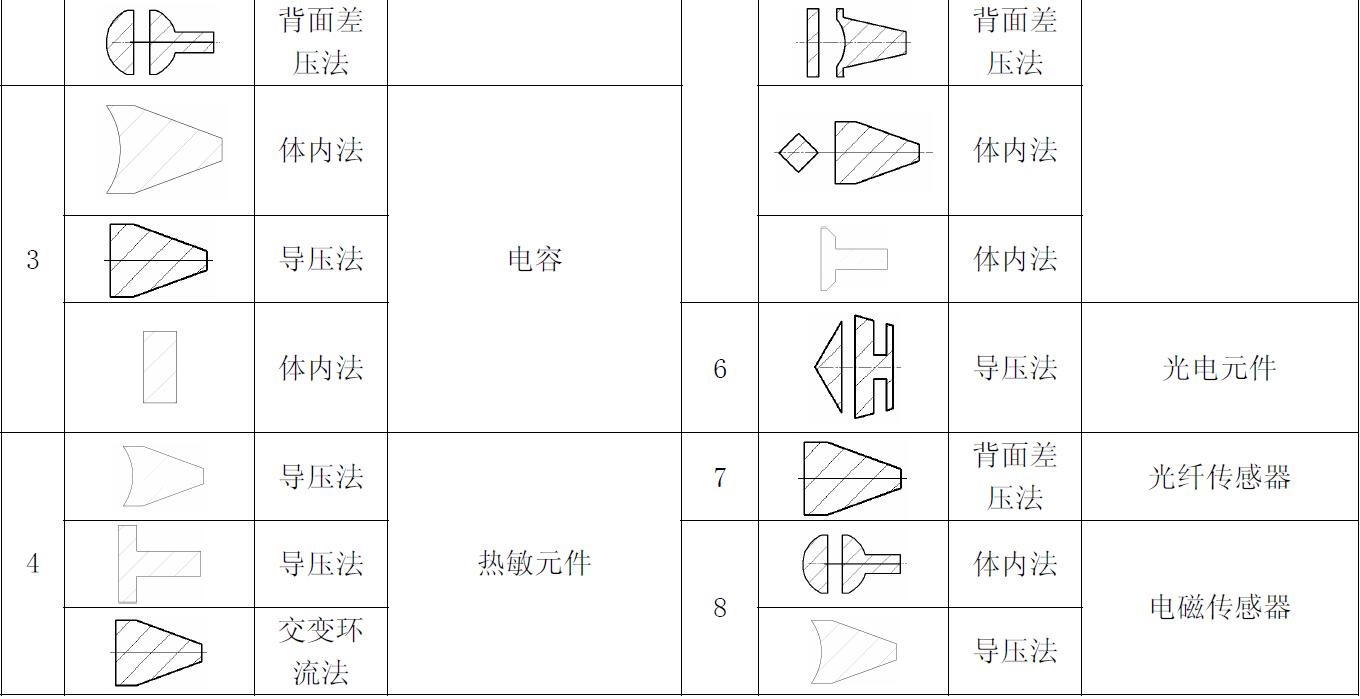

旋涡发生体、传感器和检测方式一览表
