涡街流量计安装注意事项?前后直管段留多少?

2016-02-19 17:03:48      点击:

    涡街流量计运用非常广泛,目前厦门融创的RCVF系列涡街流量计被广大用户运用到食品厂,制革厂,纺织厂,化工厂,电厂,建材厂,供热站等多种现场用来测量气体或者液体的流量。由于专业领域不同,很多用户并没有真正按照本公司的说明书去安装涡街流量计,虽然测量没有问题,但是我们还是希望用户能按照本公司的要求去安装涡街流量计,下面是本公司技术在日常研究和现场经验中总结出来的关于涡街流量计的安装要求,分享给大家。

(1)涡街流量计安装的基本要求:

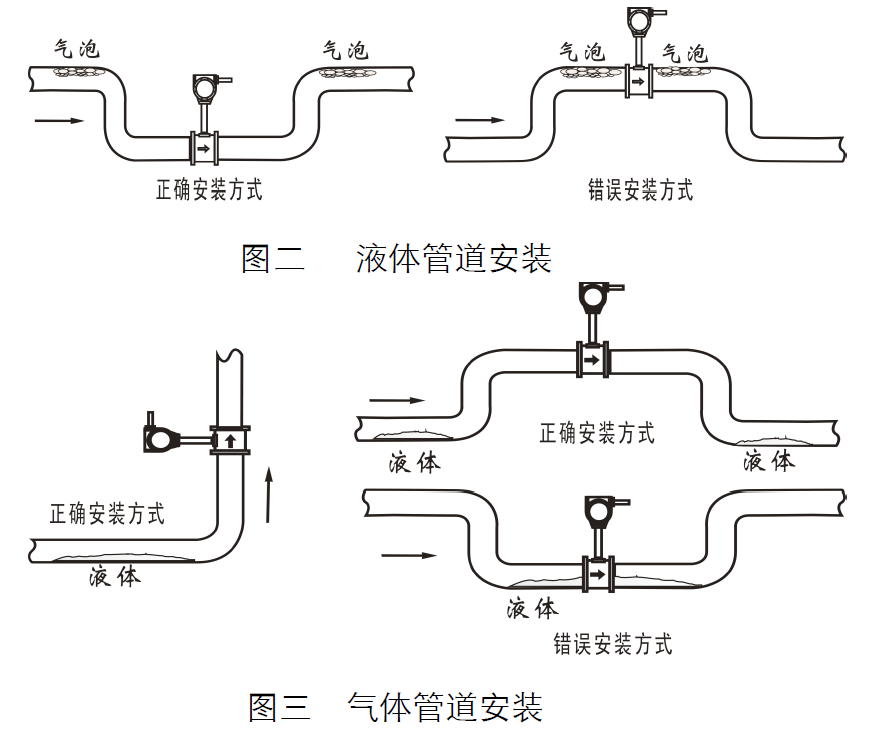

●传感器可以安装在(室内或室外)水平、垂直或倾斜的管道上。但当测量液体时,管道内必须充满液体,即:当安装在垂直或倾斜管道上时,液体的流向应自下向上流动。

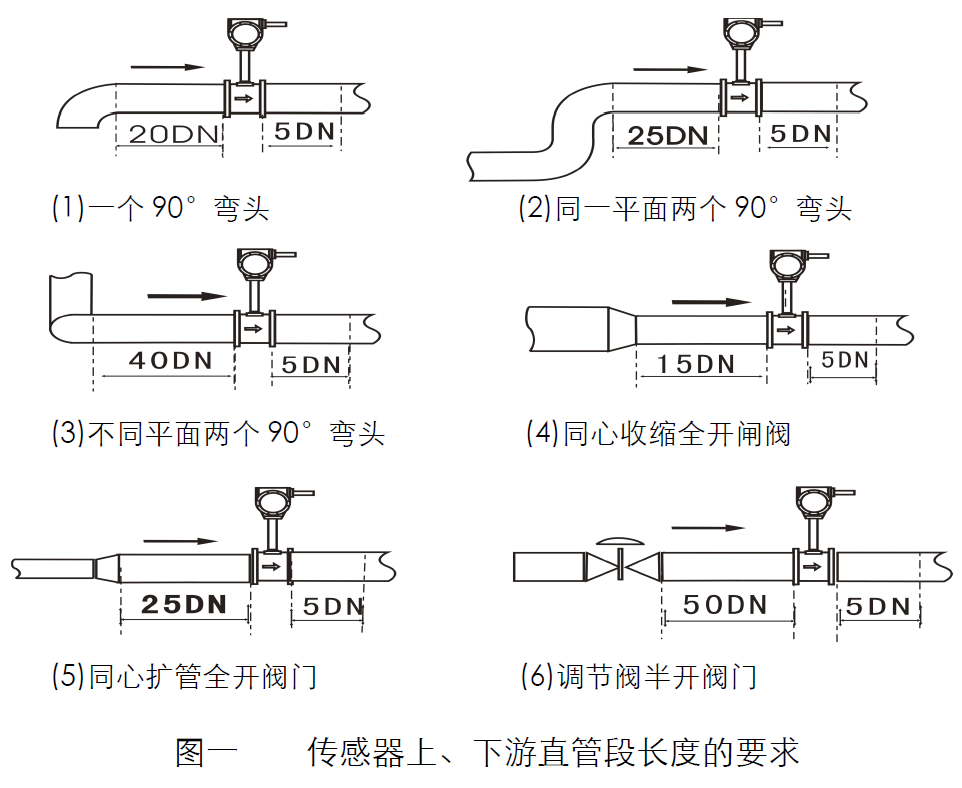

●涡街流量传感器的上游侧和下游侧应有较长的直管段。其上、下游直管段长度根据管道状况不同而不同,传感器上游应尽量避免安装调节阀或半开阀门,应将调节阀或半开阀门安装在传感器的下游8DN(通径的八倍)之后。
●安装传感器的直管段应尽可能的与传感器通径(DN)一致。若无法一致时,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。
●被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
●传感器应避免安装在有机械振动的管道上,并尽量避开强电磁场干扰。当振动不能避免时,应考虑在传感器前后约2DN 处的直管段上加固定支架。
(2)安装步骤:
1、将配备的专用法兰分别焊接到上游和下游直管段上,应使专用阀兰与直管段的内径严格保持垂直和同心。
2、将传感器夹装在焊有专用法兰的上、下游直管段上,并用螺栓紧固。应使上游和下游直管段与传感器保持同心。
3、将装配好直管段的涡街流量计传感器装配到管道上。并且应注意传感器的流向标志要与管道内流体的流向一致。
(3)防爆型传感器的安装要求:

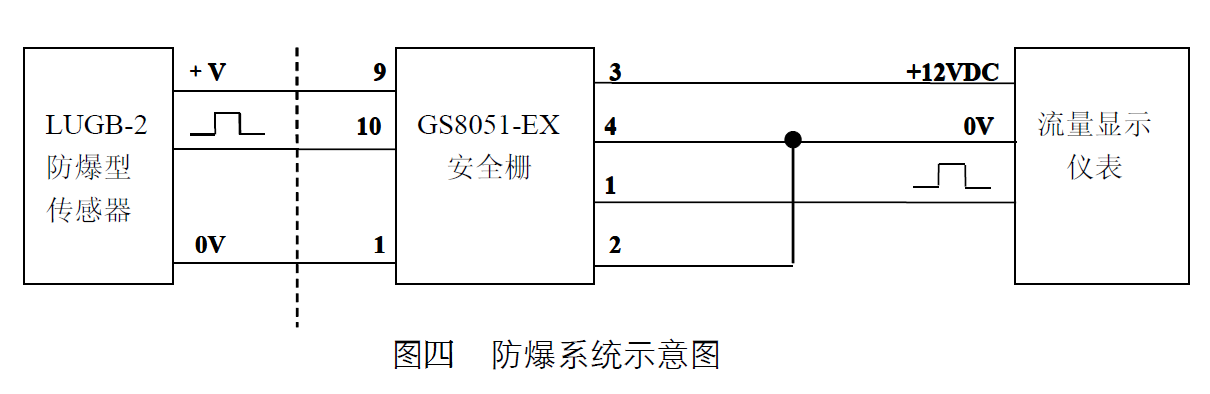

    防爆型涡街流量计必须与指定的关联设备——WD97 系列安全栅组成本质安全型防爆系统,见图(四)。通过电源信号安全栅再连接到流量显示仪表上。
●安装前应在安全场所将传感器与防爆安全栅通电检查,无异常后再进行安装。
●在易爆场所安装传感器,应避免传感器由高处坠落,不允许用重物敲击传感器和管道。
●传感器必须与指定的安全栅组成防爆系统方可有效。与其它设备组成系统时,防爆性能消失。
●绝对不允许将安全栅安装在危险场所。传感器与安全栅之间连接屏蔽电缆的分布电容和电感必须符合防爆铭牌上的规定值。
(4)安装涡街流量计传感器时应特别注意:
▲专用法兰与直管段焊接时,应卸下传感器,一定不能带着传感器焊接法兰。
▲传感器安装前,法兰凹槽内必须放好密封圈。
▲取压点和测温点,应分别在传感器的下游3~5DN 处和6~8DN 处。
▲高温管道作包装或保温处理时,不要将传感器包起来,以免导致损坏。
▲连接传感器的电缆走向,应尽可能远离强电磁场的干扰场合。绝对不允许与高压电缆一起敷设。屏蔽电缆应尽量缩短,最大长度不超过500 米,且不得盘卷,以减少分布电感。
