一、简介：

    厦门融创RML50系列传感器是先进的雷达式物位测量仪表，测量距离最大35米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4-20mA模拟信号。

二、测量原理：

    高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用全新的微处理技术和调试软件也可以准确的识别出物位的回波。

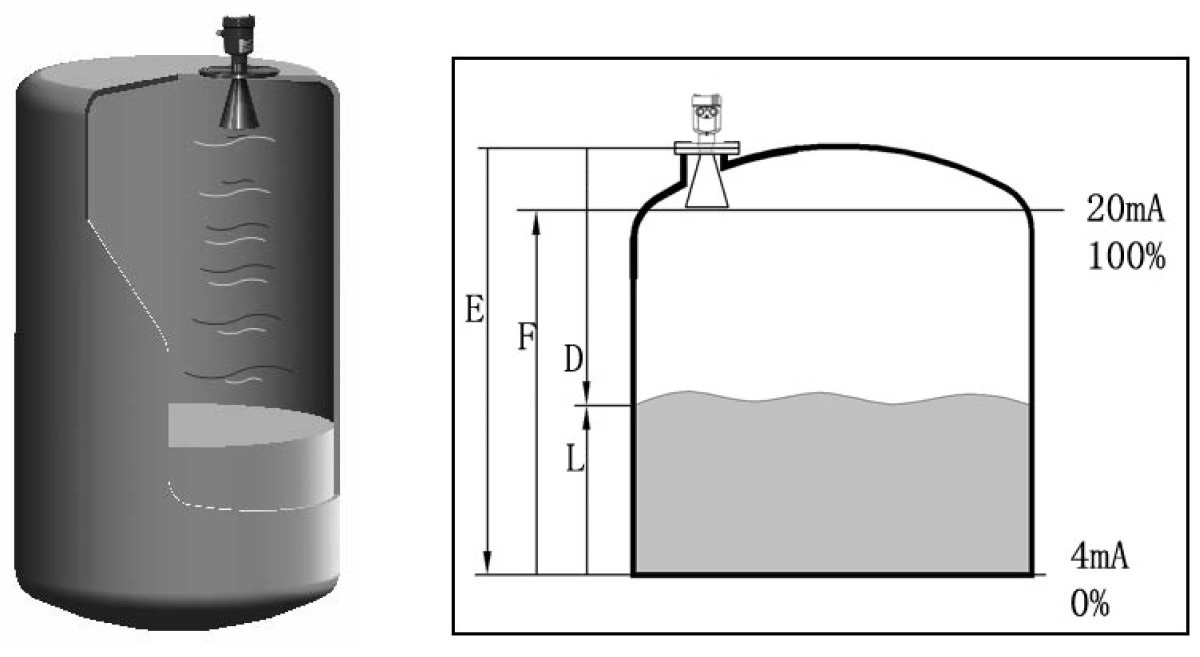

1、输入：天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2    （其中C为光速）因空罐的距离E已知，则物位L为：L=E-D

2、输出：通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

三、特点：

1、由于采用了先进的微处理器和独特的Echo回波处理技术，雷达物位计可以应用于各种复杂工况。

2、“虚假回波存储”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果。

3、多种过程连接方式及天线型式，使得RLM50系列雷达物位计适于各种复杂工况。如：高温、高压及小介电常数介质的测量等。

4、采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

5、非接触雷达，无磨损、无污染，天线尺寸小，便于安装。

6、波长更短，对在倾斜的固体表面有更好的反射。

7、测量盲区更小，对于小罐测量也会取得良好的效果。

8、波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物。

9、几乎不受腐蚀、泡沫，大气中水蒸气、温度和压力变化影响，严重粉尘环境不会影响电磁波工作。

10、高信噪比，即使在波动的情况下也能获得更优的性能。

11、高频率，是测量固体和低介电常数介质的优质选择

四、应用：

●   采用先进的非接触式测量

●   采用极其稳定的材料制造

●   测量液体、固体介质的物位

●   可以测量所有介电常数＞1.8的介质

●   测量范围0…20m(可以扩展到35米)

●  采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输

●  4-20mA输出或数字型信号输出

●  分辨率1mm

●  不受噪音、蒸汽、粉尘、真空等工况影响

●  不受介质密度、粘稠度和温度的变化的影响

●   过程压力可达4MPa

●   过程温度可达250℃

五、RLM50系列仪表介绍：

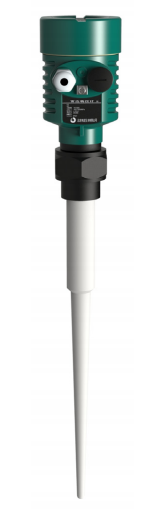

RLM51

应 用：过程条件简单，腐蚀性的液体、浆料比如：污水储罐，酸碱储罐，浆料储罐。

测量范围：20米

过程连接：G1½"螺纹或1½"NPT

介质温度：-40～120℃

过程压力：-0.1-0.3MPa

精 度：±10mm

重 复 性：±2mm

频率范围：6.8GHz

防爆等级：Exib ⅡC T6

防护等级：IP67

信号输出：4-20mA/HART(两线)

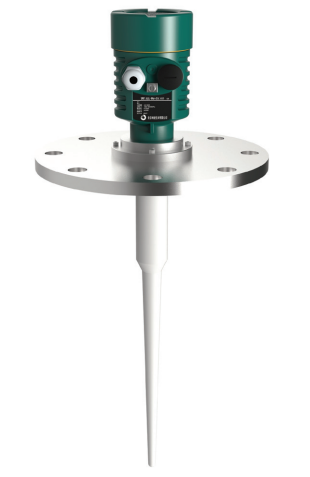

RLM52

应 用：存储或过程容器腐蚀性的液体、浆料比如：水液储罐,酸碱储罐,浆料储罐,固体颗粒。

测量范围：20米

过程连接：法兰

介质温度：-40～150℃

过程压力：-0.1-1.6MPa

精 度：±10mm

重 复 性：±2mm

频率范围：6.8GHz

防爆等级：Exib ⅡC T6

防护等级：IP67

信号输出：4-20mA/HART(两线)

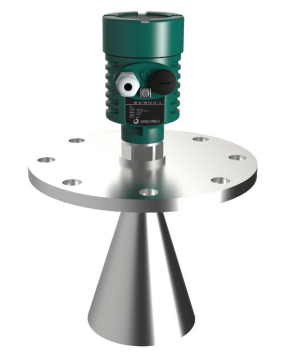

RLM53

应 用：适应各种存储容器，液体、浆料，比如：原油、轻油储罐,挥发性液体储罐，浆料储罐。

测量范围：30米

过程连接：法兰

介质温度：-40～250℃

过程压力： -0.1-4.0MPa

精 度：±10mm

重 复 性：±2mm

频率范围：6.8GHz

防爆等级：Exib ⅡC T6

防护等级：IP67

信号输出：4...20mA/HART(两线)

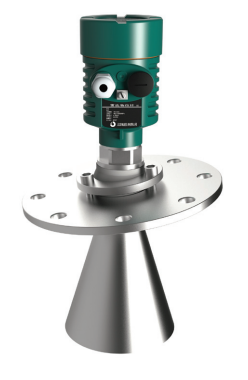

RLM54

应 用：适用于小量程粉状料，固体颗粒，块状料的测量，比如：原煤仓，煤粉仓焦 炭料位等。

测量范围：30米

过程连接：万向法兰

介质温度：-40～250℃

过程压力：-0.1-0.3MPa

精 度：±15mm

重 复 性：±2mm

频率范围：6.8GHz

防爆等级：Exib ⅡC T6

防护等级：IP67

信号输出：4...20mA/HART(两线)

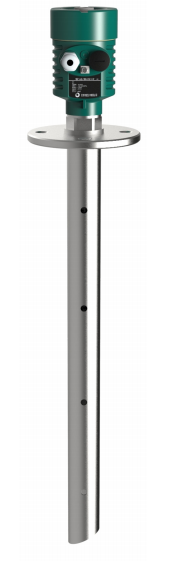

RLM55

应 用：适用于低介电常数液体和带搅拌器的液体储罐测量。
测量范围：0-20米可选
过程连接：法兰
介质温度： -40～250℃
过程压力：-0.1-2.0MPa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib ⅡC T6
防护等级：IP67
信号输出：4...20mA/HART(两线)

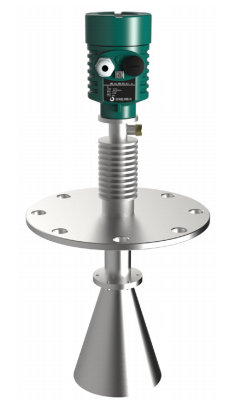

RLM56

应 用：适用于高炉料位，较厚罐顶的储罐和安装短管较高的工况测量。
测量范围：30米
过程连接：法兰
介质温度：-40～500℃
过程压力：常压
精 度：±15mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib ⅡC T6
防护等级：IP67
信号输出：4...20mA/HART(两线)
