产品介绍

融创RCVF系列蒸汽流量计

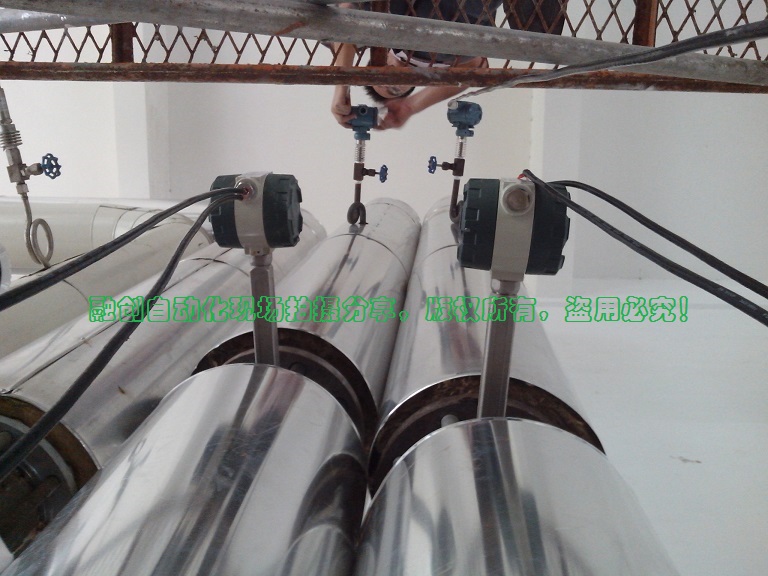

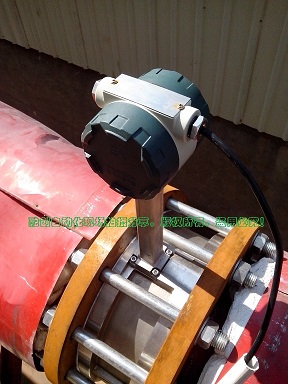

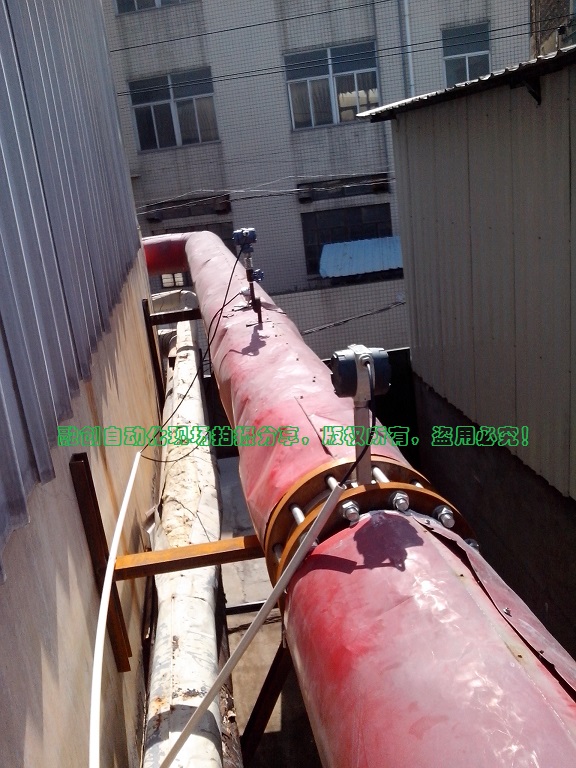

融创RCVF系列蒸汽流量计在上市皮革厂的锅炉现场使用

    厦门融创自动化RCVF系列蒸汽流量计常用来测量饱和蒸汽,过热蒸汽,空气、氢气、氧气、氮气、氯气、氨气、氩气、乙炔、甲烷、乙烷、丙烷、丁烷、乙烯、丙烯、煤气、半水煤气、焦炉煤气、一氧化碳、二氧化碳等中、高速(约5米-60米/秒)气体。

一、蒸汽流量计产品概述:

    厦门融创RCVF系列蒸汽流量计是一种应用卡门涡街原理的流量计,用于测量液体、气体和蒸汽的流量,也可测量含有微小颗粒、杂质的浑浊液体,广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。

二、蒸汽流量计工作原理:

    融创RCVF系列蒸汽流量计是以卡门和斯特罗哈尔有关旋涡的产生和旋涡与流量关系的理论为依据来测量蒸汽、气体及低粘度液体的流量的。如图一所示,在表体中垂直插入一根三角柱即旋涡的发生体,当表体中有介质流过时,在三角柱的后面交替产生方向相反有规则的卡门旋涡,其旋涡的分离频率F与介质的流动速度V成正比。通过传感头检测出旋涡的个数,就可以测算出流体流速,再根据表体口径计算出被测介质的体积流量。

计算公式如下:

F=St*V/md …………………………………………..................公式1

Q=3600*F/K ………………………………………...................公式2

M=Q*ρ ………………………………………………….................公式3

式中:

F……流体流过蒸汽流量计三角柱产生的旋涡频率(单位:Hz)

St… 斯特罗哈尔常数(无量纲)

V……管道内流体平均流速(单位:m/s)

m……三角柱两侧弓形流通面积与测量管道的横截面积之比(单位:无量纲)

d……涡街流量计表体内三角柱迎流面宽度(单位:m)

D……涡街流量计表体内径(单位:m)

Q……瞬时体积流量(单位:m3/h)

K……涡街流量计的仪表系数(单位:脉冲个数/立方米)

M……瞬时质量流量(单位:kg/h)

ρ...….流体密度(单位:kg/ m3)

    注:不同口径的蒸汽流量计,仪表系数K值是不同的,其具体数值是通过流量标定装置实际标定得到的。即流过工况下一立方米流体传感器输出的脉冲数。

三、蒸汽流量计技术参数:

3.1蒸汽流量计物理参数

测量介质:液体、气体(含天然气)、蒸汽(饱和蒸汽、过热蒸汽)

公称通径:

RCVF管道式:DN10-DN500

RCVF/I插入式:DN200-DN2000

精度等级:

RCVF管道式:1.0级、1.5级(0.5级、0.2级协议供货)

RCVF/I插入式:2.5级 (1.5级、1.0级协议供货)

流量范围:见后面表2、表3、表4、表5、表6、表7

数字滤波智能型蒸汽流量计流速范围:液体(0.30 m/s…10 m/s)、气体、蒸汽(3.0 m/s…90 m/s)

公称压力:

RCVF管道式法兰卡装:DN10-DN500(首选压力等级PN2.5MPa)

RCVF管道式法兰连接:DN10-DN80 (首选压力等级PN2.5MPa)

                      DN100-DN200(首选压力等级PN1.6MPa)

                      DN250-DN500(首选压力等级PN1.0MPa)

RCVF/I插入式连接法兰:DN200-DN2000 (首选压力等级PN1.6MPa)

    注:卡装式涡街使用厂家特制专用法兰,出厂时已含配对法兰(法兰连接型涡街法兰执行国家标准 GB/T 9119-2000)首选压力等级为出厂默认压力等级,其它压力等级或其它法兰标准可协议供货。

介质温度:

RCVF管道式:-40℃ - +160℃   -40℃-+280℃  -40℃-+350℃  -40℃-+420℃

RCVF/I插入式:-40℃ - +160℃   -40℃-+200℃

环境条件:

环境温度:-20℃-+60℃(普通型);  -20℃-+40℃(防爆型)

相对湿度:5%-95%RH

大气压力:86kPa-106kPa

电气接口:M20*1.5内螺纹(其它类型接头可协议供货)

防护等级:IP65(IP67、IP68可协议供货)

防爆等级:本安型ExiaⅡCT4; ExibⅡCT4;  隔爆型ExdⅡCT6

表体材质:不锈钢(其它材质协议供货)

压力损失:△P≤1.2ρ工V2(△P单位为Pa,ρ工单位为kg/m3,V单位为m /s)

标定方式:本公司流量计出厂标定时,采取流量计下游侧取压方式

3.2蒸汽流量计电气参数

工作电源:24VDC±5%、锂电池3.6VDC(电池使用寿命大于2年)

输出信号:

1. 工况瞬时流量对应电压频率脉冲(低电平≤1V,高电平≥6V)

2. 标况瞬时流量对应电压频率脉冲(低电平≤1V,高电平≥6V)

3. 标况瞬时流量当量脉冲输出(低电平≤1V,高电平≥6V)

4. 工况瞬时流量对应两、三线制4-20mA输出(负载电阻≤300Ω

5. 标况瞬时流量对应两、三线制4-20mA输出(负载电阻≤300Ω)

通讯接口:RS485、HART

显示方式:

智能字符显示型 -- 双行液晶字符显示,可同时显示瞬时流量、累积流量。

智能点阵显示型 -- 汉字或英文128*64点阵液晶显示,可显示瞬时流量、累积流量、工况温度、工况压力、电池电压或工况密度、工况瞬时流量、输出量、时间、菜单修改次数、掉电记录等

3.3蒸汽流量计选型参数

3.3.1 RCVF型、RCVF/I型蒸汽流量计外形结构及外形尺寸

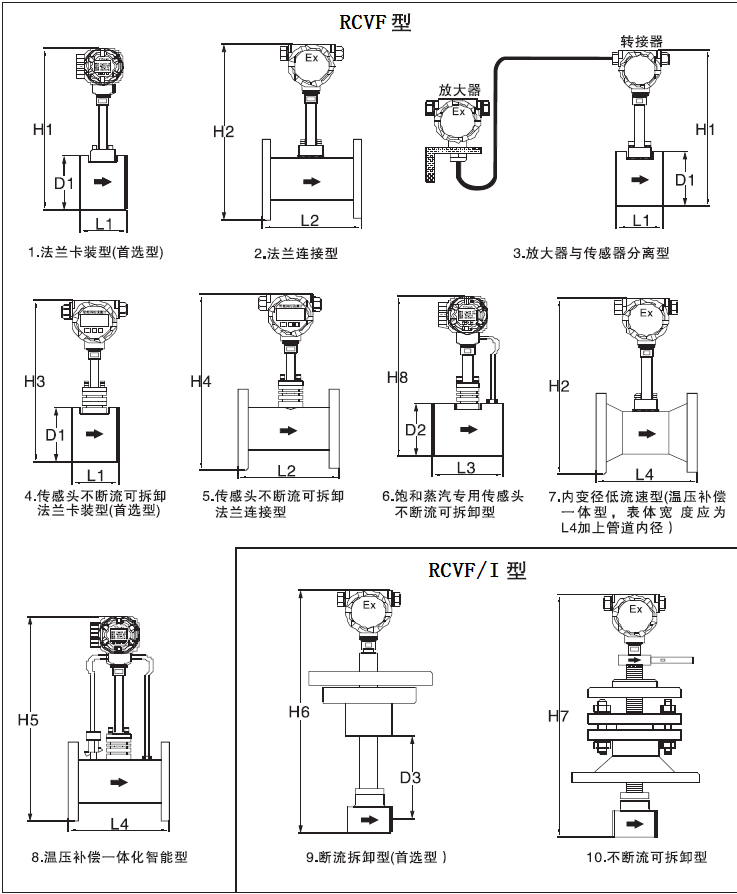

所有RCVF型法兰卡装式蒸汽流量计法兰为厂家提供的专用法兰; 所有RCVF型法兰连接式蒸汽流量计法兰尺寸为对应口径、压力下的标准法兰(法兰尺寸见附录3、附录4); 所有RCVF/I型插入式蒸汽流量计表体与管道连接处法兰为DN100标准法兰。所有法兰参照标准为GB9119-2000。蒸汽流量计外形尺寸见图二、表一.

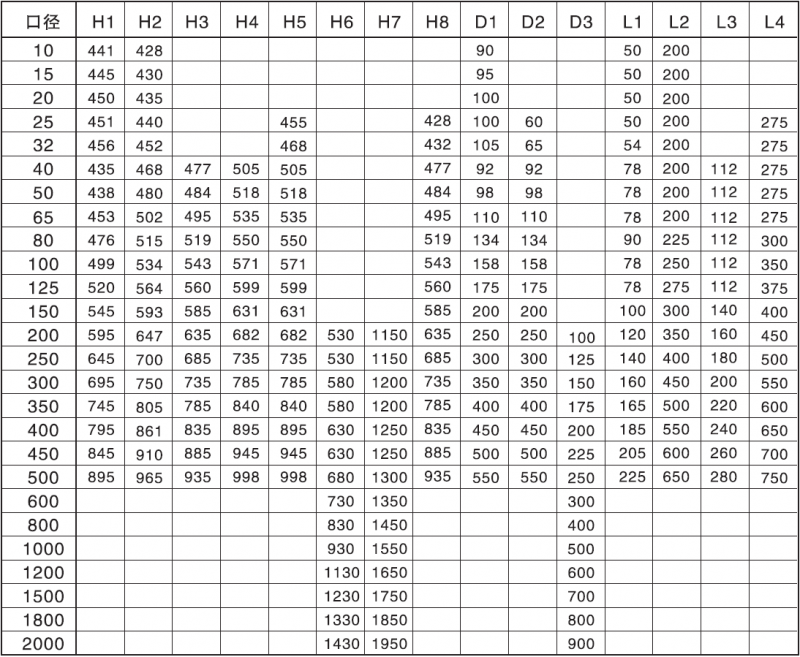

RCVF型、RCVF/I型蒸汽流量计最大外形尺寸     表一 (单位:mm)

3.3.2. 型号及功能选择:

3.3.3.  RCVF型满管式蒸汽流量计可测流量范围(见表二至表五)

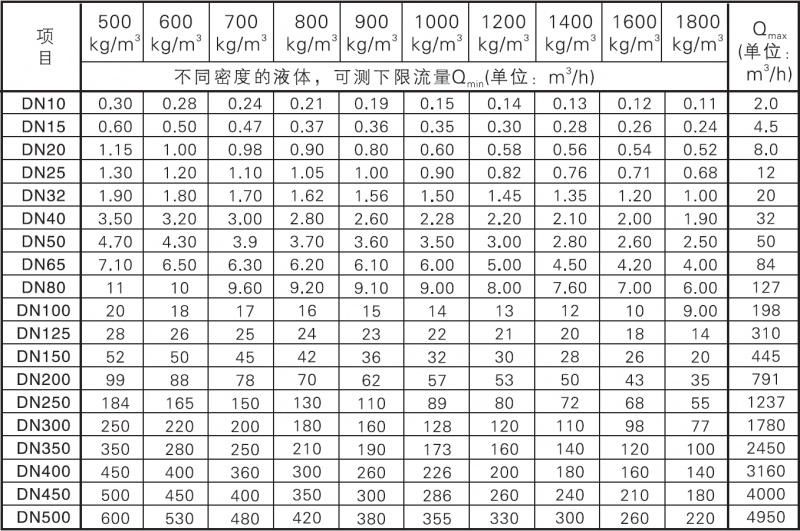

RCVF型蒸汽流量计测量不同密度的液体时可测工况流量范围     表二

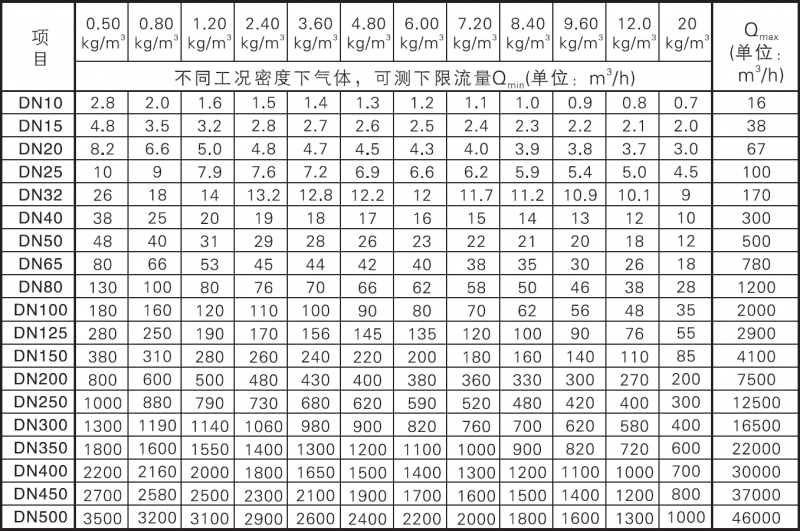

 RCVF型蒸汽流量计测量不同密度的气体时可测工况流量范围     表三

    备注:当选择不断流拆卸型蒸汽流量计或精度为0.5级蒸汽流量计时,流量范围应取表二至表四对应下限流量值乘以1.5,上限流量值乘以0.8。

气体工况体积流量与标况体积流量折算公式:

Q工=Q标*P标*Z*(273.15+T工)/[(P工+P当地)*(273.15+T标)]---公式4

式中:

    Q工 --- 工况体积流量(单位:m3/h);

    P工 --- 气体工况表压力(单位:MPa);

    T工 --- 气体工况温度(单位:℃);

    Z ----- 气体相对压缩系数 Z=Z工/Z标 (无量纲);

    Q标 --- 标况体积流量(单位:m3/h);

    P标 --- 标准大气压力(取绝对压力等于0.101325MPa);

    T标 --- 标况温度(为0℃或20℃);

    P当地 -- 当地大气压力(单位:MPa);

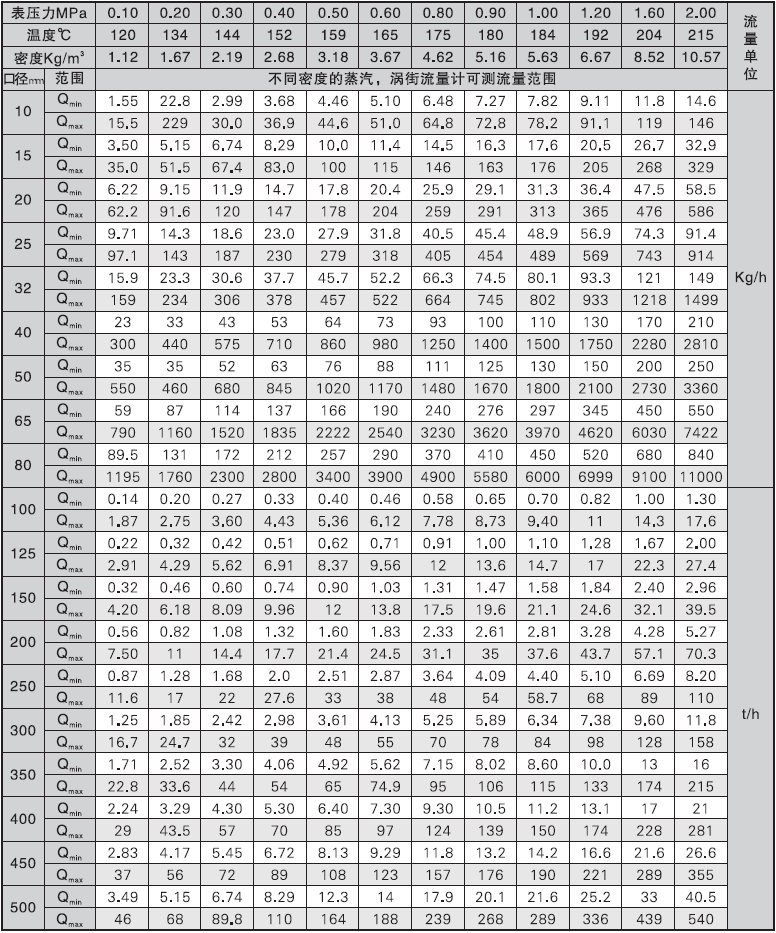

RCVF型蒸汽流量计测量不同密度的饱和蒸汽时可测工况流量范围      表四

    注:当测量介质为过热蒸汽时,请查阅表五对应温度、压力下的工况密度,然后再根据此密度查阅表四对应密度下不同口径蒸汽流量计的流量范围。

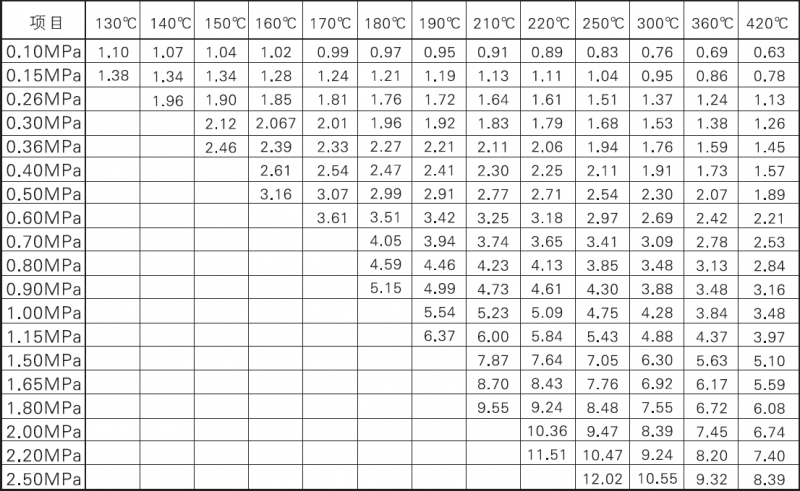

过热蒸汽密度表     表五(单位:kg/m3)

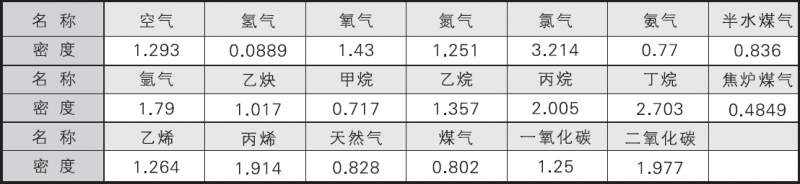

几种常见气体的标准状态密度       表六(单位:kg/m3)

注:备注:标准状态指绝对压力为0.101325MPa,温度为0℃时的状态。

四、蒸汽流量计安装指南:

Ø  安装场所和环境选择

1. 尽量避开强电力设备、高频变频设备、强电源开关设备;

2. 尽量避开高温热源、辐射热源影响;室外安装应做好遮阳防雨措施

3. 尽量避开振动场所和强腐蚀环境等;同时要考虑安装维修方便;

Ø  安装位置选择

1. 安装位置尽量避免选择振动较强的管道,否则必须采取减振措施,加装减震短节等;

2. 流量计可水平、垂直、倾斜安装。测量液体时,必须保证流体由低处向高处流动;测量气体时,流向不限;测量蒸汽或者高温气体时,表体支柱尽量与竖直方向成45°安装;

Ø  接地要求

    流量计安装时表体应可靠接地,若现场管道不具备接地条件,应单独做一根可靠地线与仪表外壳接地端相连。

Ø  直管段要求

    为了准确测量,流量计的上、下游必须留有足够的直管段,上游不应有影响流体流速分布的部件,下图为各种管路情况下流量计前、后直管段要求;

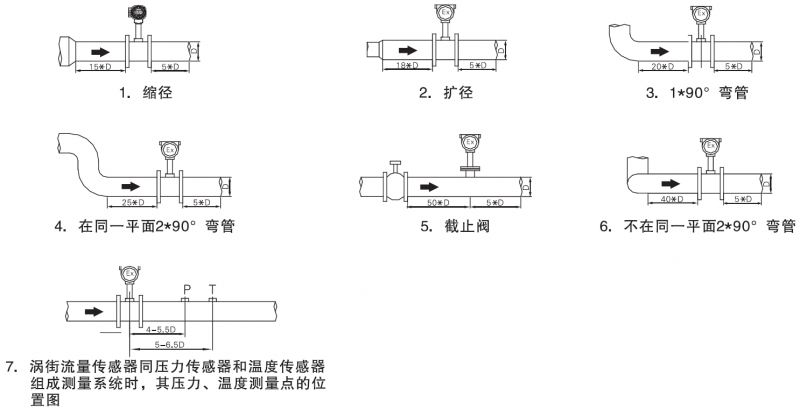

RCVF型涡街流量计安装直管段尺寸图

五、融创RCVF蒸汽流量计现场运用案例图片:

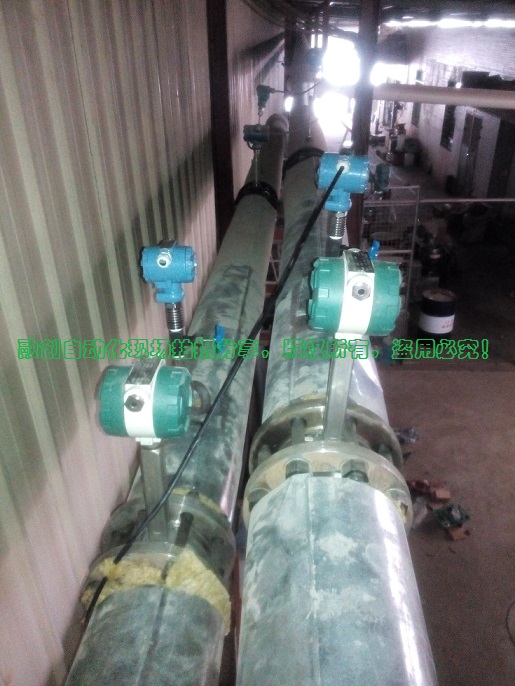

                   南方最大的鱼丸品牌——安井鱼丸                                                    福建贡丸品牌——富邦食品



                         上市皮革厂——兴业皮革                                                                   德昌皮革



                         上市纺织厂——龙峰纺织                                                                         广霖纺织



                 全球领先轮胎品牌——正新轮胎                                                    全球幕板品牌——TOP万利陶瓷
