椭圆齿轮流量计，专门用来测量高粘度的介质，如重油，柴油，食用油，棕榈油，大豆油，菜籽油等，精度高，使用稳定，使用寿命长

更新：2015-06-19 11:05:38 点击：

品牌：融创自动化
型号： OGF系列

产品介绍

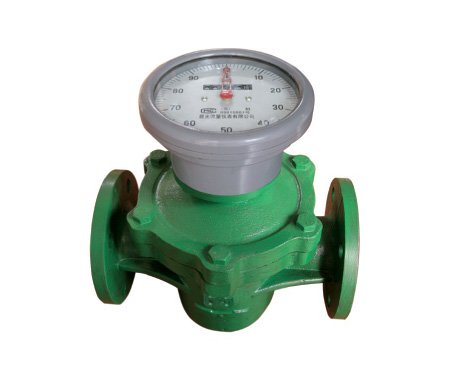

融创OGF系列椭圆齿轮流量计

一、概述：　

厦门融创OGF系列椭圆齿轮流量计是用于测量管道中连续或间断动的液体体积流量的一种容积式计量仪表。它具有量程范围大，准确度高（精度可达0.2级），压力损失小，粘度适应性强，能测量高温高粘液体，标定方便，安装建议等诸多优点。广泛适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。　　

融创OGF系列椭圆齿轮流量计装有指针和字轮累积装置，可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置，与数显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。　　

另外，融创OGF系列椭圆齿轮流量计可以测量不同化学性质的液体，如酸、碱、盐、有机溶液等，此时流量计主体部分材质需要根据被测介质的化学性质来选择不同的材质。

二、结构与工作原理：　　

融创OGF系列椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器，则构成高温型流量计。变送器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机构则包含减速机构、调节机构、计数器、发讯器。

计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出口压力差推动而旋转，从而不断地将液体经初月形空腔计量后送到出口处，每转流过的液体是初月形空腔的四倍，由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器，便可知道通过管道中液体总量和瞬时流量。

三、主要型号及主要零件材质:

名称	铸铁型	铸钢型	铸铁轻型	铸铁高温型	铸钢高温型	铸铁高粘型	铸钢高粘型	不锈钢	食品不锈钢	13型
型号	OGF—LL	OGF—SL	OGF—LA	OGF—TLL	OGF—TSL	OGF—VLL	OGF—VSL	OGF—B	OGF-SS	OGF—13
本体材料	铸铁	铸钢	铸铁	铸铁	铸钢	铸铁	铸钢	不锈钢	不锈钢	各种材料
齿轮材料	铸铁	铸铁	合金铝	铸铁	铸铁	铸铁	铸铁	不锈钢	不锈钢	各种材料

备注：如需表中未列示的特殊材质请另行注明。

四、技术参数:

1、铸铁型、铸钢型、铸铁轻型椭圆齿轮流量计技术参数一览表：

型

号

技

术

要

求

OGF—LL铸铁型

OGF—LA铸铁铝齿型

OGF—SL铸钢型

公称压力MPa

1.6

2.5、4.0、6.3

温度范围℃

-20~+100

精度等级

0.5% 0.2%

流量范围 m3/h

被测液体粘度mPa.s

口径(mm)

0.6—2

2—8

8—200

0.08—0.4

0.04—0.4

0.3—1.5

0.15—1.5

0.75—3

0.4—3

0.3—3

1.5—6

0.8—6

0.6—6

3—15

2—15

1.5—15

4.8—24

3—24

2.4—24

8—40

5—40

4—40

12—60

8—60

6—60

100

20—100

13—100

10—100

150

38—190

24—190

19—190

200

68—340

45—340

34—340

2、铸铁高温型、铸钢高温型椭圆齿轮流量计

型

号

技

术

要

求

OGF—TLL铸铁高温型

OGF—TSL铸钢高温型

公称压力MPa

1.6

6.3

温度范围℃

+100~+200

精度等级

0.5 0.2

流量范围m3/h

被测液体黏度mPa.s

口径(mm)

0.8—2

2—8

8—200

0.08—0.4

0.04

0.45—1.35

0.36—1.35

0.18—1.35

0.9—2.7

0.48—2.7

0.36—2.7

1.8—5.4

0.96—5.4

0.72—5.4

3.6—13.5

2.4—13.5

1.8—13.5

5.8—21.6

3.6—21.6

2.9—21.6

9.6—36

6—36

4.8—36

15—54

9.6—54

7.2—54

100

24—90

22—90

12—90

3、铸铁高粘型、铸钢高粘型椭圆齿轮流量计

型

号

技

术

要

求

OGF—VLL铸铁高粘型

OGF—VSL铸钢高粘型

公称压力MPa

1.6

6.4

温度范围℃

-10—+80 +100—+180

精度等级

0.5 0.2

流量范围 m3/h

被测液体粘度mPa.s

口径(mm)

200—2000

0.02—0.2

0.075—0.75

0.15—1.5

0.3—3

0.75—7.5

1.2—12

3—30

100

5—50

150

9.5—95

200

17.4—174

4、不锈钢型椭圆齿轮流量计

型

号

技

术

要

求

OGF—B/ OGF-SS不锈钢型

公称压力MPa

1.6 2.5

温度范围℃

0~+80

精度等级

0.5 0.2

流量范围 m3/h

被测液体粘度mPa.s

口径(mm)

0.6—2

2—8

8—200

0.5—1.5

0.3—1.5

0.25—1.5

1—3

0.6—3

0.5—3

2—6

1.2—6

1—6

2.5—20

2—20

1.5—20

2.4—24

1.5—20

12—50

10—50

7—50

五、椭圆齿轮流量计的安装使用：

1、流量计前应安装配套过滤器，且配套过滤器的出口紧接流量计的入口，两者本体上箭头指向与液体流向一致。

2、当被测液体含有气体时，流量计前应安装消气过滤器。

3、不论管路是垂直还是水平安装，但流量计中的椭圆齿轮应安装成水平位置(即表度盘应与地面垂直)。

4、流量计在正确安装情况下，如果不易看清读数，可把计数器转向180度或90度均可.

5、新流量计在安装前先用竹棍从出口处把椭圆齿轮推几次，如发现不动，可以用柴油浸泡(避免出厂校验后内存沉淀物)。

6、流量控制阀应安装在流量计进口处，开闭阀门装在出口处，使用开闭阀时缓慢启动，不要突然开启以防“水击”现象。

7、在新管道上安装流量计前，管道需要冲洗，冲洗时采用直管段(替代流量计位置)防止焊渣，杂物等进入流量计。

8、严禁用水校验铸铁、铸钢材质的流量计。

9、流量计在使用时流量大小不得超过技术要求.流量计工作在最大流量50—80%为优。

10、被测液体如果具有化学腐蚀性，须选用不锈钢材质的流量计。

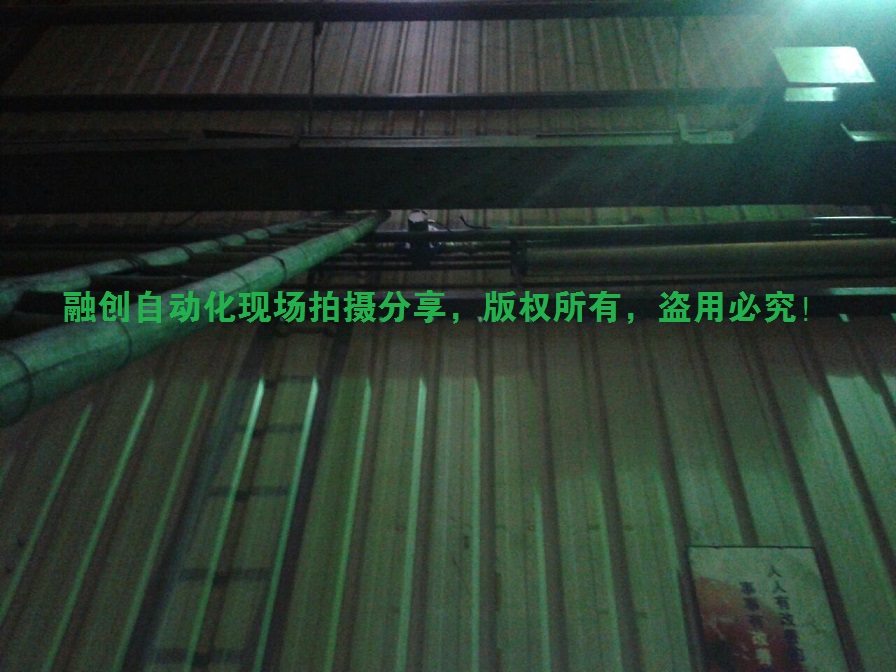

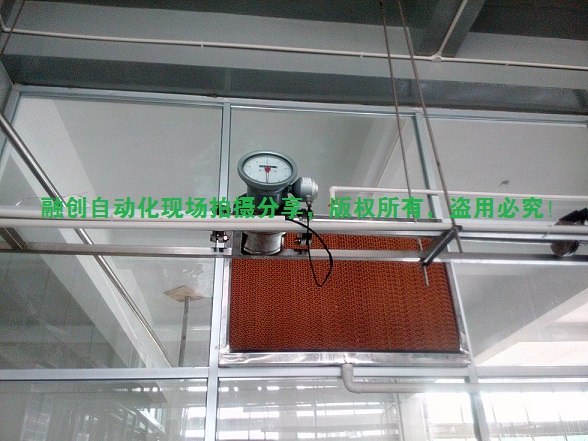

六、现场运用案例：

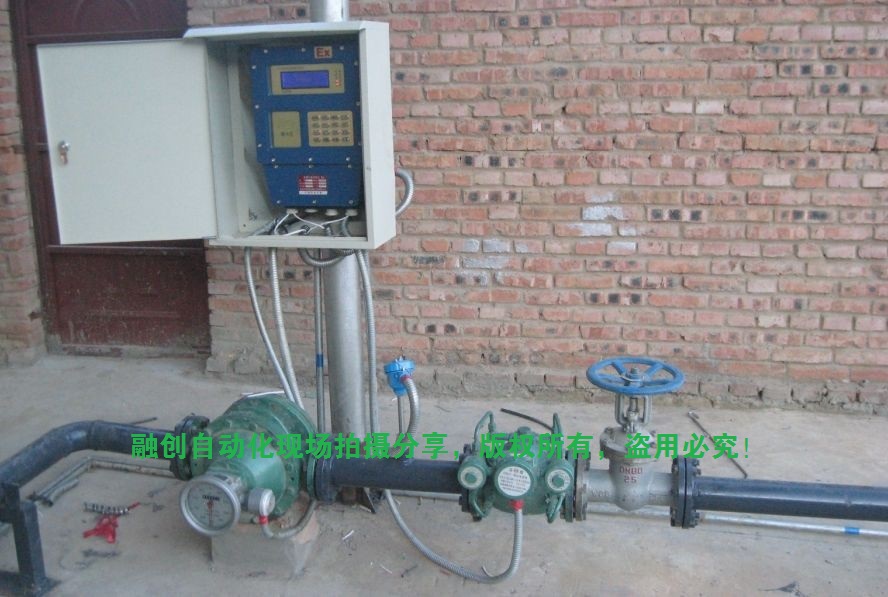

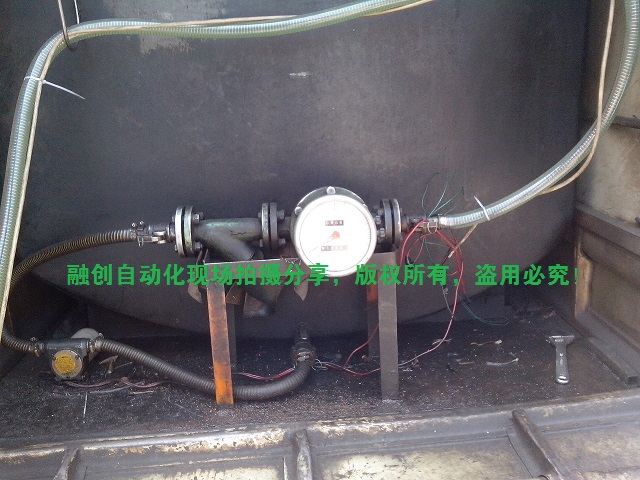

与福建泉州一大型储油站合作移动加油车用油流量计与福建亲亲合作棕榈油流量计

与果冻生产厂家合作果脯糖浆流量计与膨化饼干生产厂家合作食用油流量计

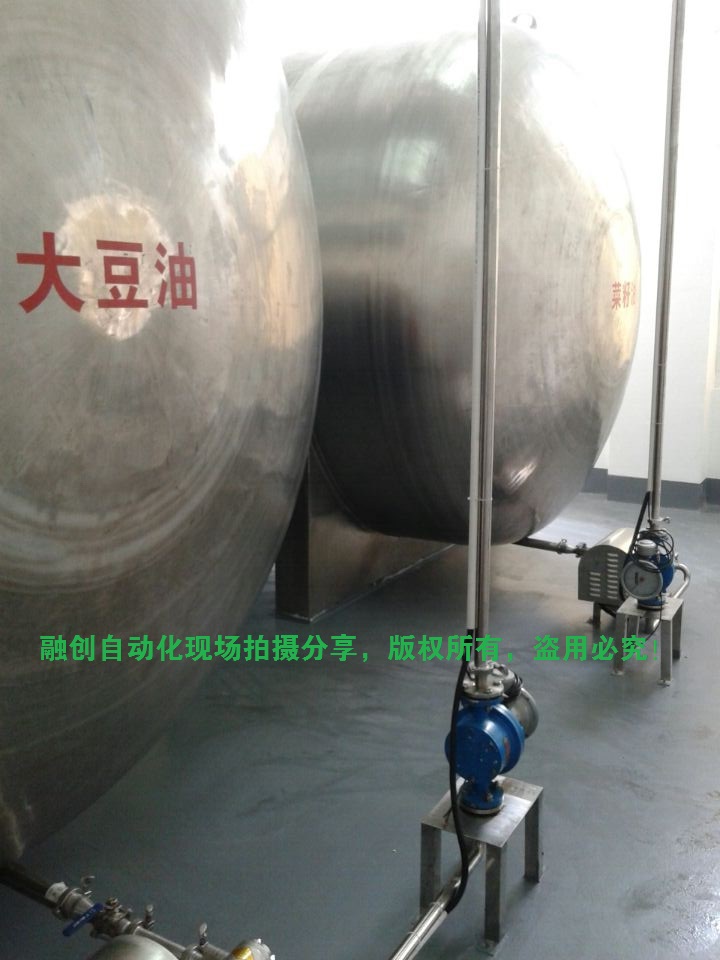

与酱料生产厂家合作大豆油和菜籽油流量计与加油站合作加油系统
