融创RC3351系列智能压力/差压变送器

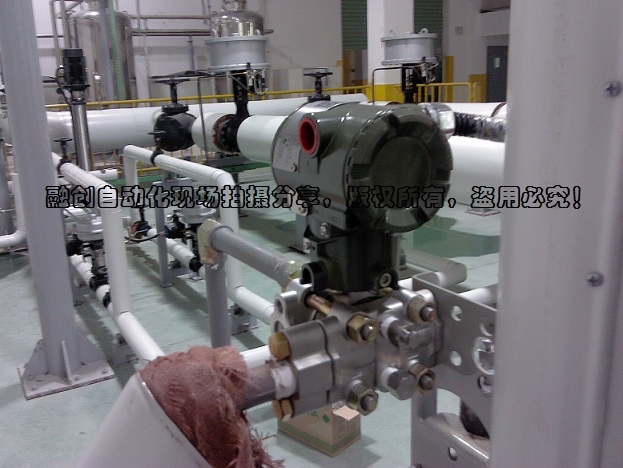

融创RC3351系列差压变送器在正新轮胎现场测量硫化蒸汽的压力

一、融创RC3351系列智能压力/差压变送器简介：

    厦门融创RC3351系列智能型压力/ 差压变送器是本公司自行研发的多功能数字式智能仪表，包括电容式压力/ 差压变送器和静压式压力/液位变送器，在运用成熟可靠的传感器技术的基础上，结合先进的单片机技术精心设计而成。整个产品的设计框架着眼于可靠性、稳定性、高精度和智能化，以满足日益提高的工业现场应用的要求。核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力和温度自动补偿能力。此外，强大的界面功能无需手操器也能保证了良好的交互性。数字表头能够显示压力、温度、电流三种物理量,及0-100% 模拟指示，按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置, 极大地方便了现场调试。

    厦门融创RC3351系列智能型压力/ 差压变送器可广泛地应用于石油、化工、钢铁、电力、轻工、环保等工业领域，实现对各种压力、差压、流量、液位等工业过程的测量，并且能够适用于各种恶劣危险环境及腐蚀性介质。

二、融创RC3351系列智能压力/差压变送器外形结构：

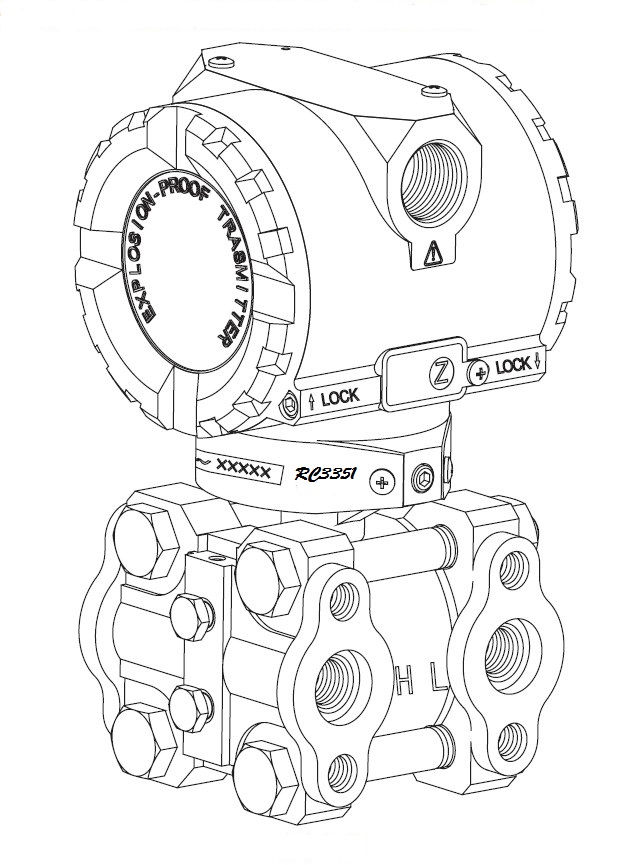

长/ 宽/ 高/ 质量(不含附件):98mm/78mm/169mm/2.4kg              整机结构拆分

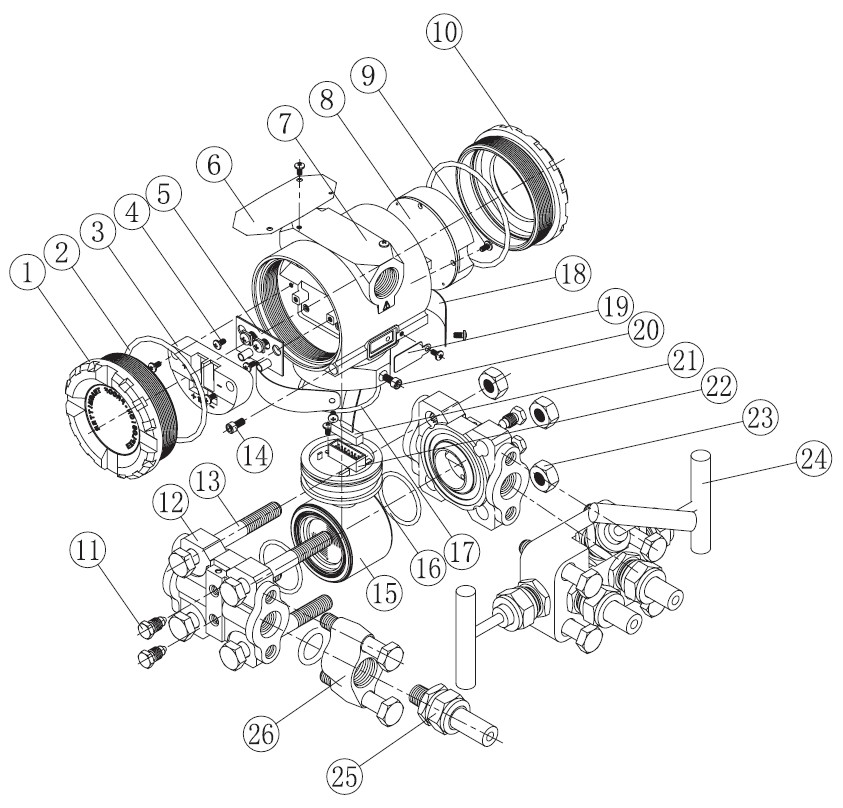

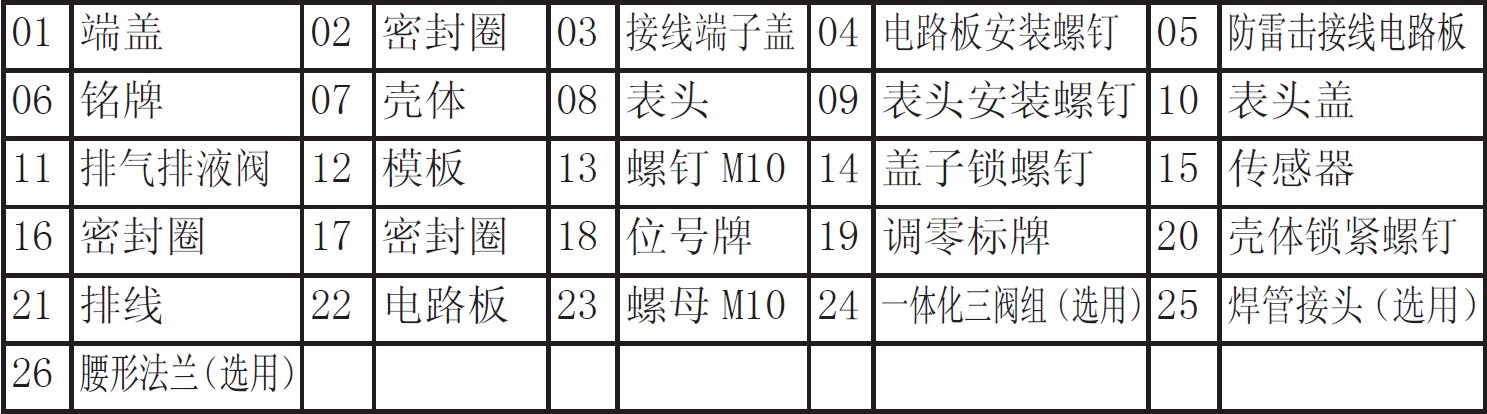

细分部件

三、融创RC3351系列智能压力/差压变送器工作原理介绍：

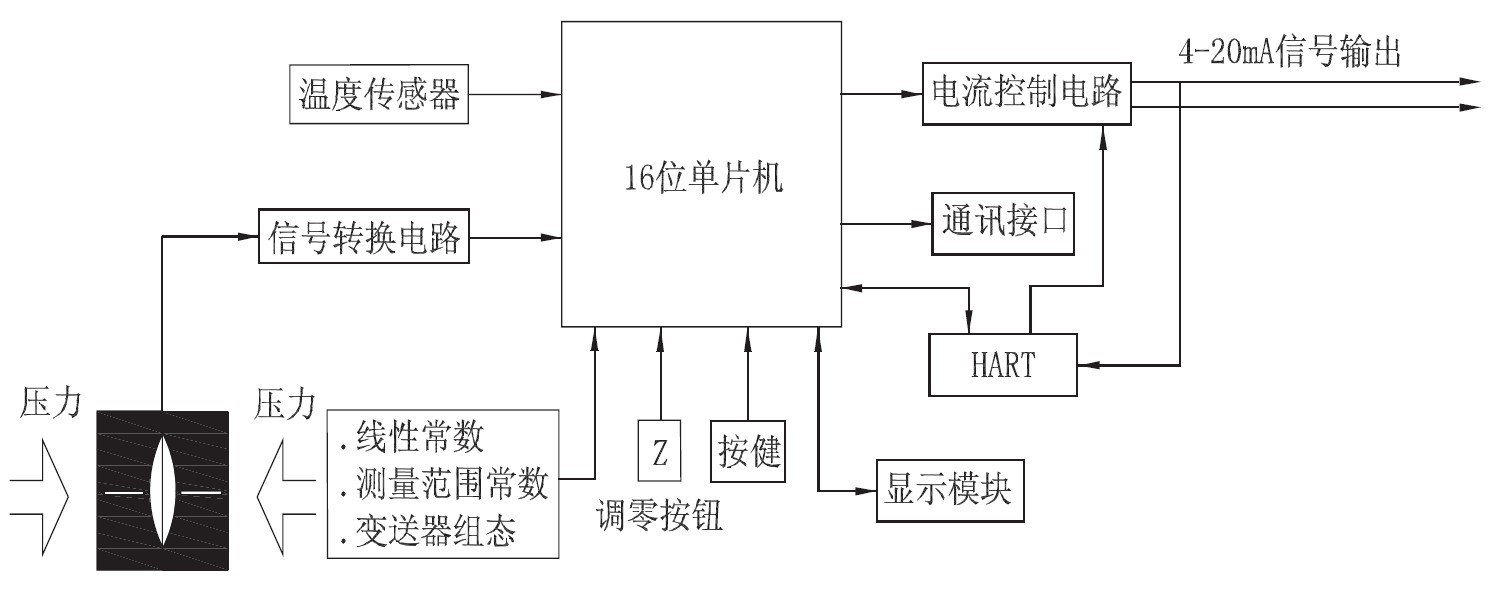

    如工作原理图所示，外部引入的压力或差压将使传感器电容值发生变化，经数字信号转换，变为频率信号送到微处理器，微处理器运算后输出一个电流控制信号送到电流控制电路，转化为4-20mA 模拟电流输出，同时微处理器负责交互等操作（显示和设定）。通讯接口用于数字通信，使用我公司专用接口。HART模块则实现变送器HART 通信。

四、融创RC3351系列智能压力/差压变送器性能参数：

1、性能规格：

输出信号：4 ～ 20mA DC/RS485数字通讯/HART 协议数字通讯( 可选)；

传输形式：二线制；

精度：

线性输出: ±0.075 ～ ±0.1%（对量程比为1:1），包括线性、变差、重复性的综合误差；

开方输出: 在输出压力为4 ～ 100％时，为±（0.2%的标定量程＋ 0.05% 的上限）；

稳定性：对于DP 量程代号3、4、5, 为最高量程的±0.2%，对于其他的量程代号，为最高量程的±0.25%；

湿度：0 ～ 100% 相对湿度；

启动时间：在最小阻尼时，最多2 秒钟；

容积吸取量：小于0.16cm3；

阻尼：电气阻尼为0 ～ 32 秒；此外，敏感元件还有0.2 秒的恒定阻尼时间（量程3 为0.4 秒）。

静压影响（DP 变送器）零点误差：对于14M P a 为最高量程的±0.25%，对于量程代号3 为最高量程的±0.5%，通过零点调整可以得到校正。

量程误差：每6MPa 可校正到输入读数的±0.25%，或对于量程代号3，为±0.5%。这种误差在安装前可以调校消除。

静压影响（HP 变送器）：零点误差：对于32MPa 为最高量程的±1.0%。通过零点调整可以得到校正。

温度影响：在最大量程零点误差：每56℃为量程的±0.5%。总的影响包括量程和零点误差：每56℃为量程±1.0%。对于量程范围编号3，影响量加倍。在最小量程零点误差：每56℃为量程的±3%。总的影响包括量程和零点误差：每56℃为量程的±3.5%。对于量程范围编号3，影响量加倍。

振动影响：频率为0 ～ 200HZ，任意方向上每个g 为±0.05% 上限值。

电源影响：小于标定量程的0.005%/V。安装位置影响：零点漂移不大于(0.25kPa），此误差可通过校正消除，对量程无影响。

电磁场干扰/ 射频干扰影响: 按照SAMA PMC33.1, 从20 ～ 1000MHZ 进行试验，场强可高至30V/m。

接触介质的材料：隔离膜片:316L 不锈钢, 哈氏合金C -276, 蒙乃尔合金或钽（可选）。

排气/ 排液阀: 316 不锈钢，哈氏合金或蒙乃尔合金。

工艺法兰和连接头:316 不锈钢, 哈氏合金或蒙乃尔合金。

接触介质的O 形环：氟橡胶、丁晴橡胶( 可选)。

灌充液: 硅油。螺栓: 碳钢镀镉。电子线路外壳: 低铜铝。

O 形密封圈: 丁腈橡胶、氟橡胶。( 可选)涂漆: 聚氨脂。

工艺连接件：对于范围代号3、4、5 的变送器，其两只法兰的中心连接孔距为54mm，孔上为N P T1/4-18；对于代号6、7 的变送器则为56m m 和N P T1/4-18；对于代号为8 的变送器则为57.2m m 和N P T1/4-18对于范围代号3、4、5 的变送器，其两只连接头上引压孔为NPT1/4-14，法兰连接头可翻转分别给出50.8mm、54mm或57.2mm 中心距。

电气连接件: 具备现场在线测试端子。

重量: 不包括选用件，AP、DP、GP 和HP 型重2.4 公斤。

2、使用条件：

电源电压:16V ～ 48V DC 本安防爆型产品须由相应的安全栅供电（标准为24VDC）

产品使用环境：

使用温度:-40℃～ +85℃

贮藏温度:-55℃～ +104℃

湿 度:0 ～ 95%

防爆型产品使用环境条件：

温度： -20℃～ +40℃

相对湿度：5% ～ 95%

大气压力：86 ～ 106kPa

本安型产外配安全栅参数:U0 ≤ 28V DC,I0 ≤ 118mA,P0 ≤ 3.3W

五、融创RC3351系列智能压力/差压变送器现场安装：

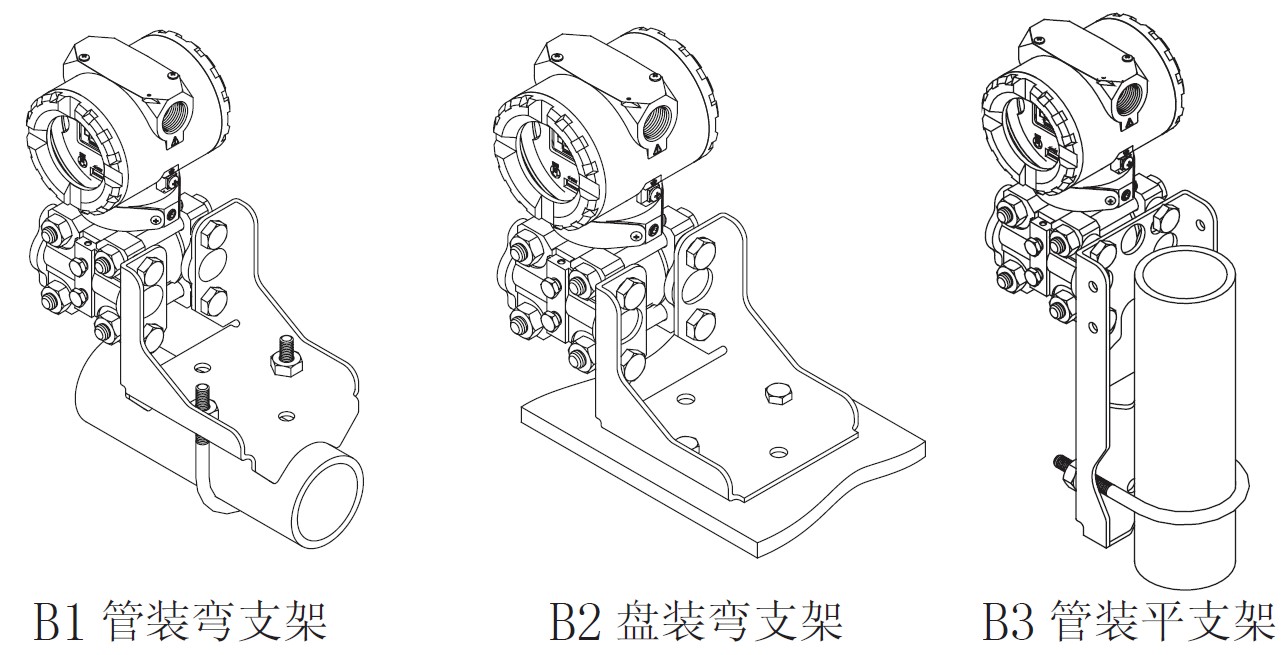

1、安装方式：融创RC3351系列智能压力/差压变送器可直接安装在2 英寸管道上或直接安装在墙上以及仪表板上。

提醒！！！在松掉锁紧螺钉后，电子仓部可左、右旋转90°。切勿超过90°旋转！以免内部排线断裂！

2、引压方式：引压方式如下三种：腰形法兰方式（订货代号G1）、焊管接头方式（订货代码G2）、一体化三阀组方式（订货代码G3）。

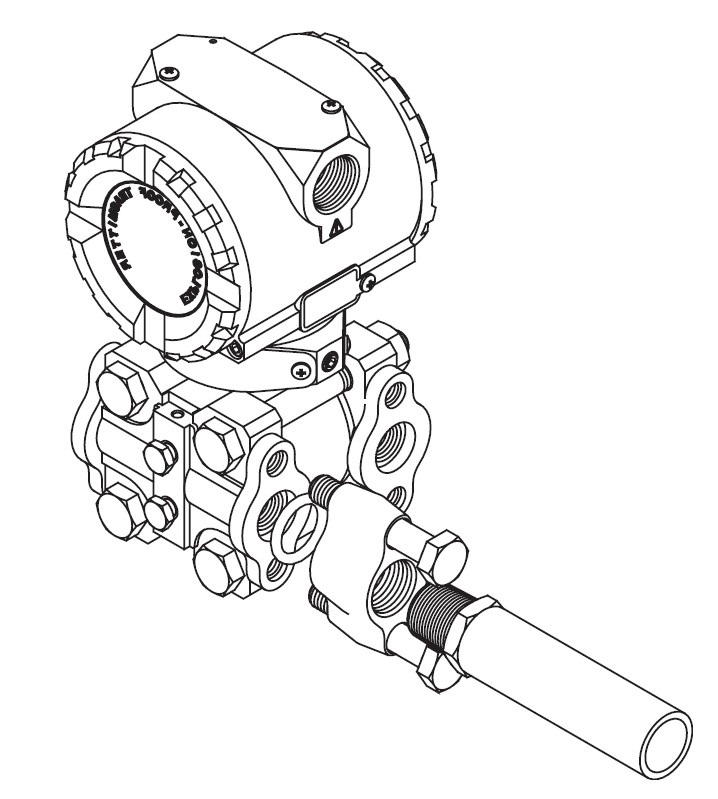

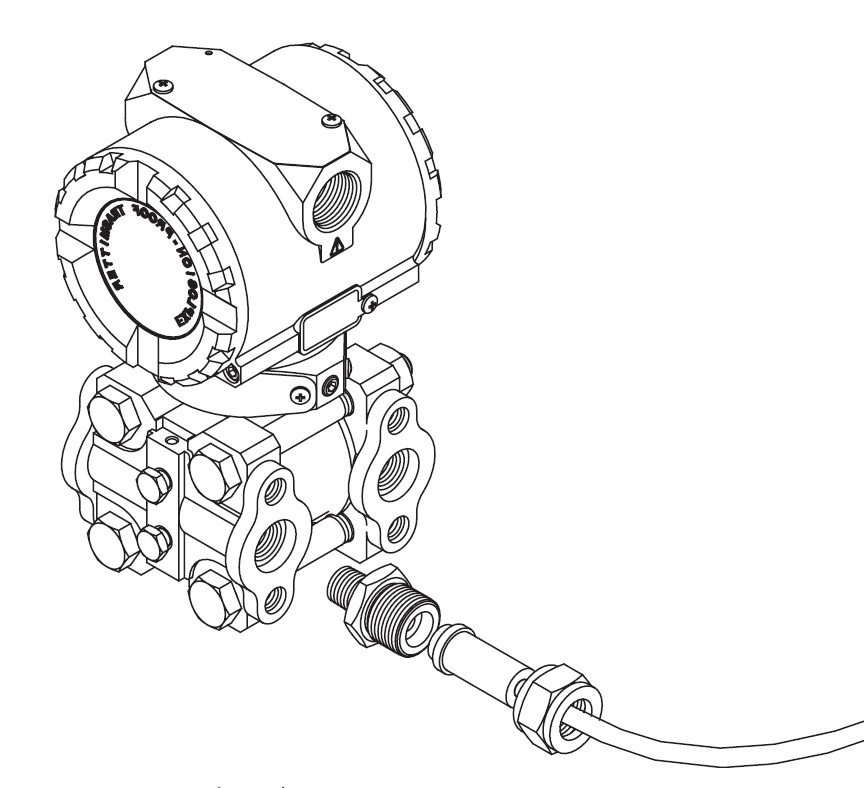

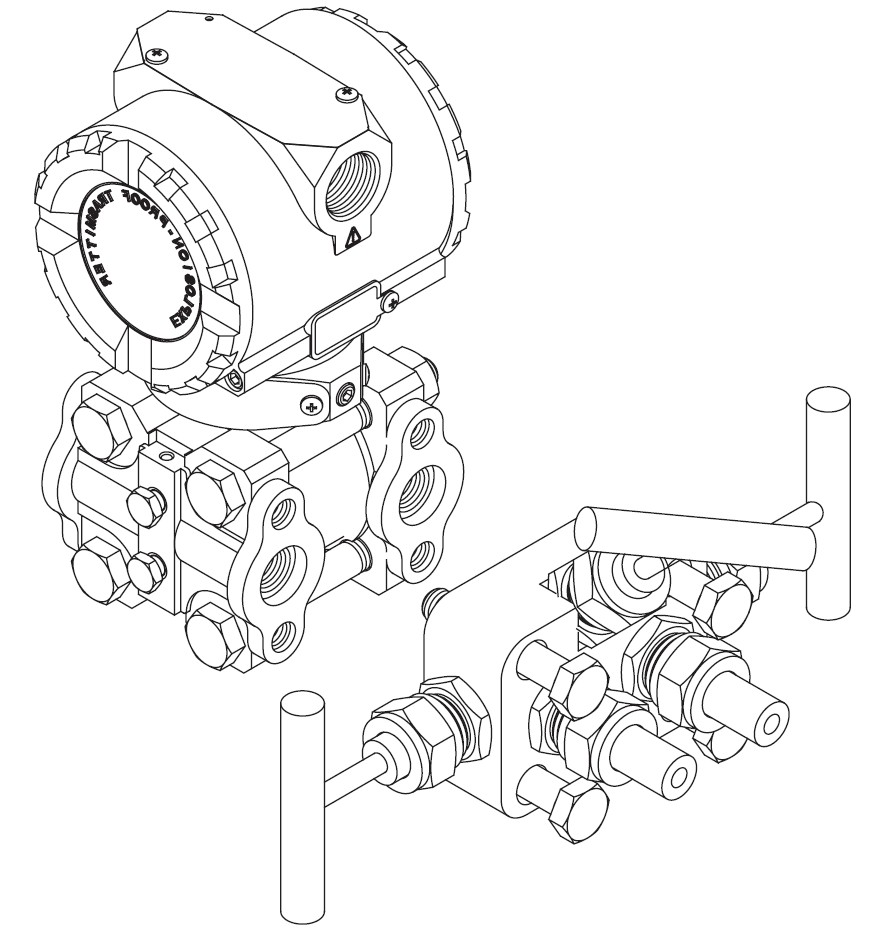

 腰型法兰                                                   焊接管头                                                 一体化三阀组

六、融创RC3351系列智能压力/差压变送器安装注意事项：

1、压力变送器只使用一端（H 或L），另一端作参考，差压变送器则使用两端H和L。

2、通常，排气/ 液阀均应锁紧，在需要排气/ 液时才使用; 我公司变送器默认配备标准向上/ 向下排气/ 液阀。

3、拧紧螺钉即可打开盖子，拧松螺钉即可锁紧盖子。通常应保证盖子锁紧，防止变送器内部受到破坏。

4、防止变送器与腐蚀性或高温（≥ 90℃）被测介质相接触。

5、要防止渣滓在导压管内沉积。

6、导压管要尽可能短一些。

7、两边导压管内的液柱压头应保持平衡。

8、导压管应安装在温度梯度和温度波动小的地方。

9、防止引压管内结晶或低温结冰。

10、变送器未水平安装时由于膜片及硅油的重力，会造成零位偏移（最大约240Pa），特别对中、低量程变送器影响较大，但可现场校准零位。操作时，在变送器壳体左侧有一调零按钮，打开铭牌按住约5 秒完成调零。特别提示：调零时请确保变送器差压值为零。否则变送器会引入零点偏移！！！
