- 品牌： 融创自动化
- 型号： UHM/UCM
厦门融创UHM/UCM超声波流量计热量表/冷量表是集多年专业生产制造超声波流量计的技术与经验，采用国际上著名的半导体元器件厂商生产TI的最new、最先jin的集成电路及微处理器，低功耗单片机，倾心开发的一种高性能、低价格、高可靠性、功能强大的超声波热量表/冷量表。硬件设计简单、软件功能强大。采用低电压多脉冲平衡发射接收的技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。
二、融创UHM/UCM超声波热量表/冷量表的特点:
1、测量线性度优于0.5％，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到±1%。
2、每个测量周期中128次数据采集辅助以研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。
3、隔离型RS485接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。
带有3路精度0.1%的模拟输入接口，可连接温度、压力、液位等信号。
4、1路4-20毫安模拟输出可作为流量/热量变送器，2路3线制PT100电阻信号输入可作为热量表，3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。
5、带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。
6、污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。
7、超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行插入传感器。
8、具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。
9、流量计工作用参数可以固化到机内的FLASH存储器中，不会发生参数丢失的问题。固化的工作参数可以选择上电时自动调出。
10、硬件模块化设计。有主板模块、4-20毫安输出模块、脉冲输出模块、打印机模块、并口键盘显示模块、串口键盘显示模块等组成，用户可根据需要选择。
11、MODBUS协议、MBUS协议、FUJI扩展协议、简易水表协议等不同的软件通信协议供用户选用。推荐的协议是MODBUS-RTU或MODBUS-ASCII协议。
12、日累计可记录前64天，月累积前32个月（2年），并且增加了年月日记录内容。年月日累积数据都可以通过MODBUS协议读出。
13、16次上断电时间流量计记录。数据都可以通过MODBUS协议读出。
14、定时打印、数据输出功能，自动显示下次打印输出的时间，22项可编程定时打印内容。定时打印功能能够实现数据的自动定时输出或者是自动记录。
15、OCT1累计脉冲输出的脉冲宽度可以在6毫秒-1秒之间设定。出厂默认值是200毫秒。
16、带有键盘显示器并行接口，连接显示组件可组成简易流量计。
17、串口键盘显示组件可直接连接在串口上，参数设置完成后即可带电拔插。
18、具有依靠流体声速判断流体种类的功能，可以对流体类型做出识别。
19、具有一个可编程内置的定量控制器。可使用外部输入信号或者是MODBUS指令启动。
20、单一24V直流电源工作，工作电流小于50毫安。（在不连接显示器，蜂鸣器不鸣响的条件下）。
三、融创UHM/UCM超声波热量表/冷量表测量原理：

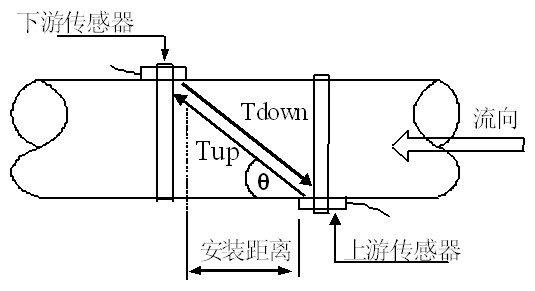

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。 其关系符合下面表达式：
其中： θ 为声束与液体流动方向的夹角
M,为声束在液体的直线传播次数
D 为管道内径
Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间
ΔT=Tup –Tdown
四、融创UHM/UCM超声波热量表/冷量表应用领域：
❤给水和排水；❤石油、化工；
❤冶金、矿山；❤供暖、发电；
❤水利和水资源；❤节能监测、节水管理；
❤造纸、船体制造行业；❤食品和医药；
❤流量巡检、流量跟踪和采集；❤热量测量、热量平衡；
五、如何正确选择超声波热量表/冷量表安装点？

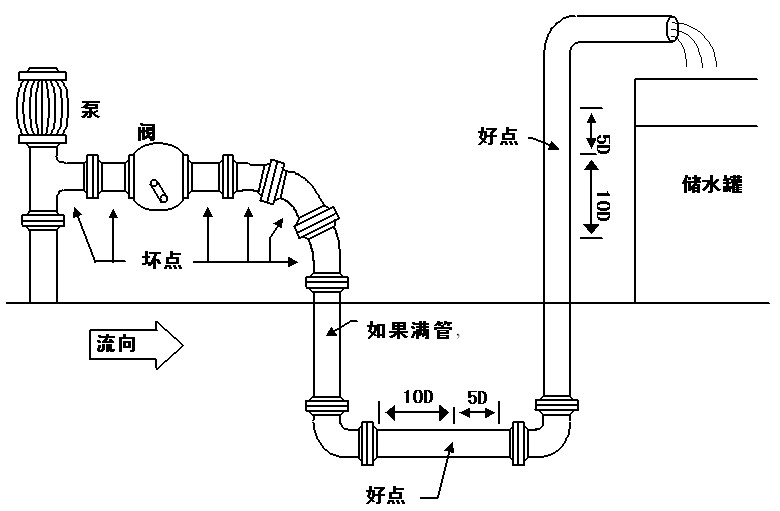

选择安装点是能否正确测量的关键，选择安装点必须考虑下列因素的影响：满管、稳流、结垢、温度、压力、干扰。传感器安装点示例：
超声波流量计的主机、传感器以及电缆很容易受到变频器、电台、电视台、微波通讯站、手机基站、高压线等干扰源的干扰。所以选择传感器和主机安装点时，尽量远离这些干扰源；主机机壳、传感器、超声波电缆的屏蔽层都要接地（插入式传感器已经将接地线做成了接线柱）；不要和变频器采用同一路电源，应采用隔离的电源，给主机供电。
